Produktinformationen
Beschreibung

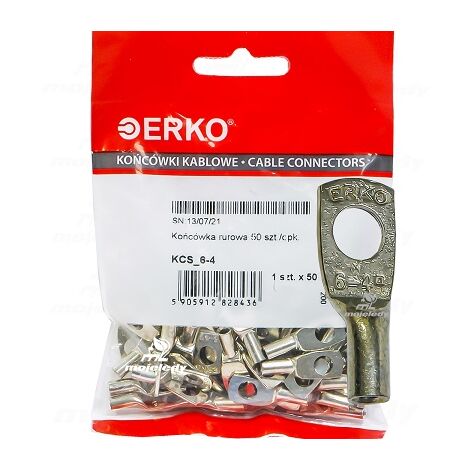

✔️ Cu pipe ring terminal KCS 6-4 50pcs erko ➡️ Technische Daten
- Hersteller: erko ✔️
- Produktserie: KCS ✔️
- Herstellerindex: KCS_6-4/50 ✔️
- Spitzenform: Ring ✔️
- Anschlusswinkel: Gerade ✔️
- Material: Kupfer ✔️
- Modell: ohne Kragen
- Drahttyp: Mehradrig
- Metrisches Anschlussgewinde: 6
- Mit Isolierung: Nein
- Mit Inspektionsöffnung: Nein
- Oberflächenschutz: Verzinnt
- Nennquerschnitt [mm²]: 4
- DIN-Ringkabelschuhe aus Kupfer (galvanisiert) gemäß DIN 46235 zum Crimpen. Sie ermöglichen den Anschluss von Kupferadern und werden überall dort eingesetzt, wo ein Draht beispielsweise an einen Verteilerkasten, eine Sammelschiene oder ein anderes Gerät mittels Schraubklemme angeschlossen werden muss. Die Verwendung von DIN-Ringkabelschuhen erhöht die Sicherheit und Langlebigkeit dieser Verbindungsart. Im Gegensatz zu Lötverbindungen verringern Ringkabelschuhe das Risiko einer Überhitzung der Adern und der Isolierung. Beim Crimpen von sektorförmigen Adern müssen diese in eine runde Form gebracht werden. Alle Ringkabelschuhe aus Kupfer werden zusätzlich bei 700 °C gehärtet und gebrannt. Dieser Prozess entfernt alle Verunreinigungen aus dem Material, aus dem die Spitze gefertigt ist. Gehärtete Spitzen sind im Gegensatz zu ungehärteten Spitzen beim Verpressen weniger anfällig für Risse und Mikrorisse und weisen daher bessere Betriebsparameter auf. Gemäß DIN 46235 beträgt die Maßtoleranz für das Maß „d1“ bei Querschnitten von 10–150 mm² ± 0,3 mm, bei Querschnitten von 185–400 mm² ± 0,4 mm und bei Querschnitten von 500–625 mm² ± 0,5 mm. Die Toleranz für das Maß „b“ beträgt bei Querschnitten von 10–70 mm² ± 1 mm und bei Querschnitten zwischen 95 und 625 mm² ± 2 mm über den gesamten Querschnittsbereich. Die Maßtoleranz für das Maß „l1“ beträgt +2 mm und für das Maß „c“ -3 mm. Die Wirksamkeit des Crimpens (Befestigung des Anschlusses am Kabel) hängt von der Verwendung des geeigneten Werkzeugs und einer auf den Querschnitt abgestimmten Matrize ab. Material: Elektrolytkupfer (gemäß EN 13600). Mindestzinnschichtdicke: 3 µm. Maßtoleranz gemäß DIN 46235.
Eigenschaften
- MarkeERKO
- Menge pro Pack50
- FarbeVersilbert
- Außendurchmesser6 mm
- Breite290 mm
- Länge10 mm
- MaterialKupfer
- Gewicht1120 g
- Kompatibler Kabelquerschnitt4 mm²
- VerbindungsartIsolierte Klemme
- AbschlussartRingkabelschuh
- ManoMano Art.-NrME92317747
- MMID644859625112
- Herstellerreferenzmojeledy_5905912828436
- EAN5905912828436
