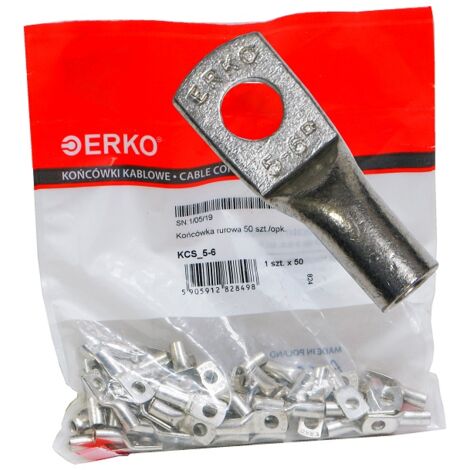

KCS CU Rohrösenklemme 6mm M5 50St ERKO

Cu-Rohrringkabelschuh KCS 5-6, Kupfer weiß, 50 Stk. ERKO Technische Daten Produzent: ERKO Produktserie: KCS Herstellerindex: KCS_5-6 EAN 5905912828498 Spitzenform Öse Verbindungswinkel gerade Material Kupfer Modell ohne Kragen Kabeltyp Mehradrig Metrisches Anschlussgewinde Größe 5 Mit Isolierung NEIN Mit Inspektionsloch NR Oberflächenschutz Verzinnen Bemessungsquerschnitt [mm2] 6 Kupferrohr-Ringkabelschuhe der DIN-Serie (galvanisiert) gemäß Norm DIN 46235, zum Pressen. Sie ermöglichen den Abschluss von Kabeladern Kupfer, werden dort eingesetzt, wo eine Verbindung erforderlich ist Kabel zu z.B. eine Schalttafel, Sammelschiene oder ein anderes Gerät verwenden Schraubzwinge. Der Einsatz von DIN-Ringkabelschuhen nimmt zu Sicherheit und Haltbarkeit dieser Art von Verbindungen. Im Gegensatz zu Verbindungen gelötet, die Verwendung von Ringkabelschuhen verringert die Gefahr einer Überhitzung Adern und Isolierung. Beim Crimpen von Sektorkernen sollten diese gepresst werden formen Sie es „rund“. Alle rohrförmigen Ringkabelschuhe aus Kupfer unterliegen einer zusätzlichen Belastung Härte- und Brennprozesse bei 700°C. Dieser Prozess Entfernt alle Verunreinigungen aus dem Material, aus dem es besteht es gibt ein Ende. Gehärtete Spitzen im Gegensatz zu ungehärteten Spitzen sind weniger anfällig für die Bildung von Rissen und Mikrorissen beim Pressen und haben dadurch bessere Betriebsparameter. Für die Norm DIN 46235 gilt die Maßtoleranz für die Größe „d1“ für Querschnitte 10-150 mm2 +/- 0,3 mm, für Querschnitte 185-400 m2 +/- 0,4 mm, für Abmessungen 500-625 mm2 +/- 0,5 mm, Toleranz für Maß „b“ für den Querschnitt 10-70 mm2 sind +/- 1 mm, bei Querschnitten zwischen 95 und 625 mm2 sind es +/- 2 mm Für den gesamten Querschnittsbereich beträgt die Maßtoleranz für die Größe „l1“. +2 mm, für Maß „c“ -3 mm. Crimpeffizienz (Fixierung der Spitze). am Kabel) hängt von der Verwendung des entsprechenden Werkzeugs und der Passform ab Querschnitt der Matrix. Material: Elektrolytkupfer (gemäß EN13600) Mindestverzinnungsschicht: 3μm Maßtoleranz gem. DIN 4623
