Kemper STANDARD Freistrom-Absperrventil, mit Entleerstopfen, IG, Figur 191 02, DN 32, 1910203200

Kemper STANDARD Freistrom-Absperrventil, mit Entleerstopfen, IG, Figur 191 02, DN 32, 1910203200

Technische Daten

• Hersteller: KEMPER
• Artikelnummer: 1910203200
• Figur: 191 02
• EAN: 4062233191036
• Produkt: STANDARD Freistrom-Absperrventil, mit Entleerstopfen, IG
• Nennweite: DN 32
• DN: DN 32
• Anschluss A1: Rp 1 1/4
• Anschluss A2: G 1/4
• Druckstufe: PN 16
• max. Betriebstemperatur: 110 °C
• Zeta: 1,1
• kvs: 38,7 m³/h
• Maß D1: 70 mm
• Maß H1: 152 mm
• Maß H2: 28,5 mm
• Maß L1: 110 mm
• Maß T1: 21,4 mm
• Gewicht: 1,19 kg
• Zulassungen: DVGW-Zulassung, ÖVGW-Zulassung, SVGW-Zulassung, WRAS-Zulassung, VA-Zulassung, nach UBA KTW BWGL
• Oberfläche: unbehandelt
• Anschluss 2: Innengewinde Gas konisch (BSPT)
• Werkstoffgüte: sonstige
• Werkstoff des Gehäuses: Bronze
• Dichtung: sonstige
• Bedienung: Handrad
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 16
• Spindel und/oder Handrad ansteigend: ja
• Freistrom: ja
• Druckstufe Flansch: PN 16
• Nenninnendurchmesser: DN 32
• Kopfstücktyp: geschraubt
• Nennbaugröße: DIN
• Material primäre Spindeldichtung: EPDM
• Anschluß Bedienung: sonstige
• Ausführung des Ventils: sonstige
• Ursprungsland: Deutschland

Maße und Kennwerte aller Ausführungen

KEMPER – Armaturen und Systeme für sauberes Trinkwasser

Die Gebr. Kemper GmbH + Co. KG aus Olpe im Sauerland stellt seit 1864 Armaturen für die Haustechnik her und ist bis heute in Familienhand. Im Geschäftsbereich Gebäudetechnik entstehen Absperr-, Sicherungs- und Regulierarmaturen, Mess- und Probenahmetechnik sowie komplette Systeme, mit denen sich die Hygiene in Trinkwasser-Installationen herstellen und dauerhaft sichern lässt – vom Einfamilienhaus bis zum Krankenhaus oder Hotel.

Rotguss aus eigener Gießerei

Ein großer Teil der KEMPER-Armaturen besteht aus Rotguss, der im eigenen Werk in Olpe gegossen wird. Der Werkstoff ist korrosionsbeständig, entzinkungsfrei und erfüllt die Anforderungen der Trinkwasserverordnung, für die Zukunft setzt KEMPER zunehmend auf bleifreie Legierungen. Weil Gießerei, Bearbeitung und Montage unter einem Dach liegen, kontrolliert der Hersteller die ganze Kette vom Rohteil bis zur fertigen Armatur.

Trinkwasserhygiene als System

Mit dem Hygienesystem KHS (Strömungsteiler, Hygienespülungen, Temperaturmessarmaturen und Systemsteuerungen), den Zirkulationsregulierventilen MULTI-THERM und ETA-THERM sowie dem ThermoSystem KTS mit Frischwasserstationen bietet KEMPER aufeinander abgestimmte Komponenten gegen Stagnation und Legionellen. Für die Planung stellt das Tochterunternehmen Dendrit Haustechnik-Software die passende Software bereit.

Für Fachhandwerk und Planer

KEMPER-Produkte werden über den Fachgroßhandel an Installateure, Fachplaner und Betreiber großer Objekte geliefert. Neben Deutschland ist das Unternehmen mit Vertriebsniederlassungen unter anderem in den Niederlanden, der Schweiz, Österreich, Tschechien, Dänemark und Großbritannien vertreten. Bei raleo erhalten Sie die Armaturen, das passende Zubehör und Original-Ersatzteile mit vollständigen technischen Daten und Herstellerunterlagen.

• Hersteller: KEMPER
• Artikelnummer: 1910203200
• Figur: 191 02
• EAN: 4062233191036
• Produkt: STANDARD Freistrom-Absperrventil, mit Entleerstopfen, IG
• Nennweite: DN 32
• DN: DN 32
• Anschluss A1: Rp 1 1/4
• Anschluss A2: G 1/4
• Druckstufe: PN 16
• max. Betriebstemperatur: 110 °C
• Zeta: 1,1
• kvs: 38,7 m³/h
• Maß D1: 70 mm

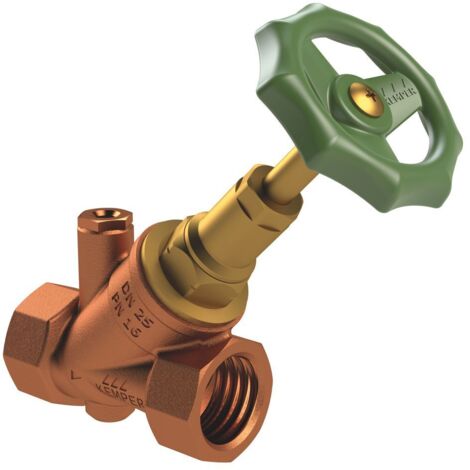

Abbildung beispielhaft, Ausführung laut technischen Daten.

• DN 15–50 IG
• DVGW-zugelassen
• PN 16 / 110 °C
• Rotguss/Messing

Freistrom-Absperrventil mit Rotguss-Gehäuse und Messing-Oberteil

Kemper STANDARD Freistrom-Absperrventil, mit Entleerstopfen, IG Figur 191 02

KEMPER STANDARD Freistrom-Absperrventil Figur 191 02 – Rotguss/Messing, Innengewinde, Entleerstopfen, DN 15–50

Das KEMPER STANDARD Freistrom-Absperrventil Figur 191 02 sperrt Trinkwasser- und Heizungsleitungen mit Innengewindeanschluss ab. Das Gehäuse besteht aus Rotguss, das Oberteil aus Messing, die Freistrom-Bauform hält den Druckverlust gering.

Das totraumfreie Ventil ist für PN 16 und 110 °C ausgelegt und in DN 15 bis DN 50 erhältlich. Die selbstfettende EPDM-Lippendichtung der Spindel ist wartungsfrei. Am Entleerstopfen G 1/4 können Entleer- oder Probenahmeventil sowie eine Tauchhülse für Pt1000-Fühler oder Thermometer montiert werden.

Die KEMPER Figur 191 02 gibt es in 6 Ausführungen, die sich in Nennweite unterscheiden. Dieser Artikel: DN 32.

KEMPER STANDARD Freistrom-Absperrventil – Vorteile im Überblick

• Rotguss-Gehäuse, Messing-Oberteil: Die Werkstoffkombination der STANDARD-Reihe.
• Freistrom-Bauform: Geringer Durchflusswiderstand bei geöffnetem Ventil.
• Wartungsfreie Spindelabdichtung: Selbstfettende EPDM-Lippendichtung, Spindelgewinde außerhalb des Mediums.
• Entleeranschluss G 1/4: Erweiterbar mit Entleer-, Probenahmeventil oder Temperaturmessung.
• Breite Zulassungsbasis: DVGW, ÖVGW, SVGW, WRAS und VA, bis DN 32 Schallschutzklasse 1.

Typische Einsatzbereiche

• Absperrung von Trinkwasserleitungen kalt und warm
• Heizungsinstallationen bis 110 °C
• Strang- und Stockwerksabsperrungen
• Absperrstellen mit Entleerung

Ausstattung und Werkstoffe

• Gehäuse Rotguss, Oberteil Messing
• wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung
• Innengewinde
• mit Entleerstopfen
• mit Möglichkeit zur Aufnahme für Temperaturfühler Pt1000 oder Thermometer mittels optional erhältlicher Tauchhülse
• Spindelgewinde außerhalb des Mediums
• EPDM-Sitzdichtung
• mit grünem Handrad
• totraumfrei

Normen und Zulassungen

• DVGW-Zulassung
• ÖVGW-Zulassung
• SVGW-Zulassung
• WRAS-Zulassung
• VA-Zulassung
• nach UBA KTW BWGL
• nach UBA BWGL Metalle
• bis DN 32 Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1
• DIN EN 1213
• ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

KEMPER Figur 191 02: alle Ausführungen im Vergleich

Passendes Zubehör von KEMPER

• KEMPER Temperaturfühler Pt1000, Figur T5100 140 00
• KEMPER Probenahmeventil aus Rotguss, Figur 187 00
• KEMPER Entleerventil aus Rotguss/Kunststoff, Figur J7109 173 00
• KEMPER Dämmschale für Schrägsitzventile, Figur 471 10
• KEMPER Zeigerthermometer, Figur T5100 150 00
• KEMPER Verlängerung für Entleerventile, Figur J6109 473 00
• KEMPER Entleerventil mit Tauchhülse zur zusätzlichen Temperaturmessung, Figur J7109 150 00

Original-Ersatzteile

• KEMPER STANDARD Absperr-Oberteil, Figur E0105 174 00
• KEMPER Sitzdichtung aus EPDM, Figur B9100 173 08
• KEMPER Oberteildichtung aus EPDM, Figur C3100 173 07
• KEMPER Spindelabdichtung als selbstfettende EPDM-Lippendichtung für Ventile, Figur C9100 173 03
• KEMPER Verschlussstopfen, Figur J8101 173 00

Häufige Fragen zu KEMPER STANDARD Freistrom-Absperrventil

Welche Nennweiten gibt es?

DN 15, 20, 25, 32, 40 und 50, jeweils mit Innengewinde.

Welches Ersatz-Oberteil passt?

Das STANDARD Absperr-Oberteil Figur E0105 174 00.

Wozu dient der Entleerstopfen?

Er verschließt den Anschluss G 1/4, an dem bei Bedarf ein Entleerventil, ein Probenahmeventil oder eine Tauchhülse für Temperaturmessung montiert wird.
