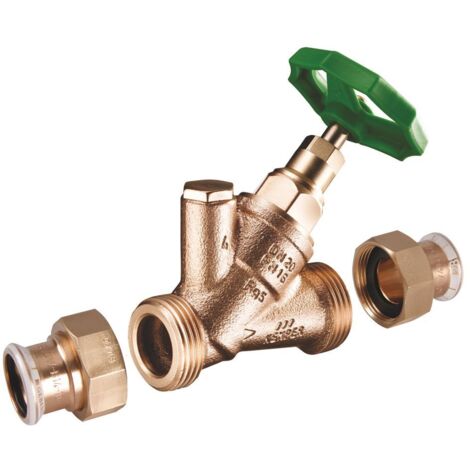

Kemper Standard Freistrom-Absperrventil ohne Entleerung, Mapress-Verschr. DN 20/22, PN 16, Rotguss/Messing, Figur 174 20 VT

Kemper Standard Freistrom-Absperrventil ohne Entleerung, Mapress-Verschr. DN 20/22, PN 16, Rotguss/Messing, Figur 174 20 VT

Das Kemper Standard Freistrom-Absperrventil ohne Entleerung, Figur 174 20 VT, ist eine robuste Absperrarmatur für den Einsatz in verschiedenen Rohrleitungssystemen. Gefertigt aus Rotguss für das Gehäuse und Messing für das Oberteil, ist es für eine Druckstufe von PN 16 und eine maximale Betriebstemperatur von 110 °C ausgelegt. Die integrierten Rotguss-Pressverschraubungen sind speziell für Geberit MAPRESS Kupfer- und Edelstahlrohre mit einem Nenndurchmesser von DN 20/22 konzipiert. Dieses Ventil ist ohne Entleerung ausgeführt und bietet eine totraumfreie Konstruktion, ideal für Installationen, bei denen eine zuverlässige Absperrung ohne Entleerungsfunktion erforderlich ist.

Wie ist das Kemper Standard Freistrom-Absperrventil konstruiert?

Das Ventilgehäuse des Kemper Standard Freistrom-Absperrventils besteht aus hochwertigem Rotguss (Bronze Rg 5), das Oberteil aus Messing. Eine wartungsfreie Spindelabdichtung mit einer selbstfettenden EPDM-Lippendichtung sorgt für eine hohe Zuverlässigkeit. Das Spindelgewinde ist außerhalb des Mediums positioniert, was die Lebensdauer der Dichtung fördert und Korrosion minimiert. Die Konstruktion ist totraumfrei, was Ablagerungen verhindert und hygienische Anforderungen unterstützt. Die Bedienung erfolgt über ein grünes Handrad.

Welche Anschlussmöglichkeiten bietet das Ventil?

Das Absperrventil ist mit Rotguss-Pressverschraubungen ausgestattet, die eine schnelle und sichere Installation ermöglichen. Diese Verschraubungen sind speziell für die Verwendung mit Geberit MAPRESS Kupfer- und Edelstahlrohren ausgelegt. Die Anschlüsse sind als Pressmuffen ausgeführt. Der Nenndurchmesser beträgt DN 20, passend für Rohrdimensionen 20/22 mm. Eine Entleerungsfunktion ist bei diesem Modell nicht vorgesehen und kann auch nicht nachgerüstet werden. Das Ventil ist nicht rechtwinklig, mit einem Ventilwinkel von 45 Grad.

Welche technischen Eigenschaften und Zulassungen besitzt das Ventil?

Das Ventil ist für eine Druckstufe von PN 16 ausgelegt und kann Medien mit einer maximalen Betriebstemperatur von 110 °C handhaben. Es verfügt über eine DVGW-Zulassung sowie weitere Zertifizierungen nach DIN EN 1213 und entspricht den Anforderungen nach UBA BWGL Metalle. Bis zu einem Nenndurchmesser von DN 32 ist zudem eine Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 vorhanden, was den Einsatz in geräuschsensiblen Bereichen ermöglicht. Die ÜA-Registrierungsnummer lautet R-15.2.3-21-17048, zertifiziert durch WIEN-ZERT. Der Zeta-Wert beträgt 1,6.

Welche Besonderheiten und Einschränkungen sind zu beachten?

Das Ventil ist als Freistrom-Absperrventil konzipiert, was einen geringen Strömungswiderstand ermöglicht. Es ist ohne Entleerungsfunktion ausgeführt, eine nachträgliche Entleerung ist nicht möglich. Das Ventil ist nicht für Gase oder Dampf geeignet und verfügt über keine Rückstromsicherung oder Standanzeige. Die Spindel und das Handrad sind ansteigend, was die Bedienung erleichtert. Es ist nicht federbetätigt und die Spindelabdichtung ist nicht unter Druck austauschbar.

Technische Daten

• Druckstufe: PN 16
• Max. Betriebstemperatur: 110 °C
• Nenndurchmesser: DN 20
• Werkstoff Gehäuse: Bronze (Rotguss)
• Werkstoff Oberteil: Messing
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Anschluss: Pressmuffe
• Zeta-Wert: 1,6
• Ventilwinkel: 45°
• Bedienung: Handrad (grün)

Das Kemper Standard Freistrom-Absperrventil bietet eine zuverlässige Absperrung für flüssige Medien in MAPRESS-Rohrsystemen. Mit seiner robusten Bauweise aus Rotguss und Messing, der Druckstufe PN 16 und einer maximalen Betriebstemperatur von 110 °C ist es eine dauerhafte Lösung. Die Mapress-Verschraubungen für DN 20/22 Kupfer- und Edelstahlrohre sowie die DVGW-Zulassung unterstreichen die hohe Qualität und Einsatzfähigkeit dieses totraumfreien Absperrventils.

Produktspezifikation

• Hersteller-Warengruppe: Absperrarmaturen
• Hersteller-Produktgruppe: STANDARD Freistrom-Absperrventile
• Hersteller-Artikelnummer: 17420022VT
• Oberflächenschutz: unbehandelt
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Bedienung: Handrad
• Rechtwinklige Ausführung: nein
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: nein
• Edelstahlsitzring: nein
• Unter Druck austauschbare Spindelabdichtung: nein
• Spindelgewinde außerhalb des Mediums: ja
• Zeta-Wert: 1,6
• Druckstufe Artikel: PN 16
• Max. Mediumtemperatur (Dauerbetrieb): 110
• Spindel und/oder Handrad ansteigend: ja
• Balgventil: nein
• Mit Entleerungsventil: nein
• Selbstverschließend: nein
• Freistrom: ja
• Druckstufe Flansch: PN 16
• Länge Handgriff/Durchmesser Handrad: 60
• Ventilwinkel: 45
• Winkel der Spindel: 45
• Geeignet für Dampf: nein
• Mit Rückstromsicherung: nein
• Mit Standanzeiger: nein
• Nenndurchmesser: DN 20
• Kopfstücktyp: geschraubt
• Nennbaugröße: DIN
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Federschließend (NC): nein
• Federöffnend (NO): nein
• Konturcode: M
• Trinkwasserkonform nach UBA: Ja
