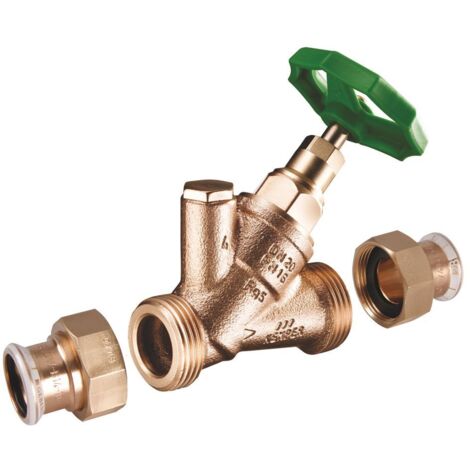

Kemper Standard Freistrom-Absperrventil ohne Entleerung, Mapress-Verschr. DN 32/35, PN 16, Rotguss/Messing, Figur 174 20 VT

Kemper Standard Freistrom-Absperrventil ohne Entleerung, Mapress-Verschr. DN 32/35, PN 16, Rotguss/Messing, Figur 174 20 VT

Das Kemper Standard Freistrom-Absperrventil ohne Entleerung, Figur 174 20 VT, ist eine robuste Armatur aus Rotguss und Messing, die speziell für den Einsatz in Rohrleitungssystemen mit Geberit MAPRESS Kupfer- und Edelstahlrohren konzipiert wurde. Dieses Ventil-Set mit Mapress-Verschraubungen ist für einen Nenndurchmesser von DN 32/35 ausgelegt und bietet eine wartungsfreie Spindelabdichtung. Es ist totraumfrei konstruiert und für einen Betriebsdruck von PN 16 sowie maximale Medientemperaturen von 110 °C geeignet.

Welche Materialien und Konstruktionsmerkmale zeichnen das Ventil aus?

Das Gehäuse des Freistrom-Absperrventils besteht aus hochwertigem Rotguss, während das Oberteil aus Messing gefertigt ist. Diese Materialkombination sichert eine hohe Korrosionsbeständigkeit und Langlebigkeit. Die wartungsfreie Spindelabdichtung ist mit einer selbstfettenden EPDM-Lippendichtung ausgestattet, deren Spindelgewinde außerhalb des Mediums liegt. Dies unterstützt die Lebensdauer der Dichtung und erleichtert die Bedienung. Das Ventil ist totraumfrei konstruiert und wird über ein grünes Handrad bedient.

Für welche Anwendungen und Rohrsysteme ist das Ventil geeignet?

Das Ventil ist mit Rotguss-Pressverschraubungen für Geberit MAPRESS Kupfer- und Edelstahlrohre ausgestattet. Es ist als Set inklusive der Verschraubungen vertütet erhältlich, was die Montage vereinfacht. Der Nenndurchmesser beträgt DN 32, passend für Rohrdurchmesser 32/35 mm. Eine Entleerung ist bei diesem Modell nicht vorgesehen und kann auch nicht nachgerüstet werden.

Welche Normen und technischen Spezifikationen erfüllt das Absperrventil?

Das Kemper Standard Freistrom-Absperrventil besitzt eine DVGW-Zulassung und entspricht den Anforderungen nach UBA BWGL Metalle sowie DIN EN 1213. Für Nenndurchmesser bis DN 32 liegt eine Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 vor. Weitere Zulassungen umfassen die ÜA-Reg.-Nr. R-15.2.3-21-17048 und WIEN-ZERT. Die Druckstufe beträgt PN 16 und die maximale Betriebstemperatur liegt bei 110 °C.

Technische Daten

• Druckstufe: PN 16
• Max. Betriebstemperatur: 110 °C
• Nenndurchmesser: DN 32
• Werkstoff Gehäuse: Rotguss
• Werkstoff Oberteil: Messing
• Anschlussart: Pressmuffe
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Zeta-Wert: 1,1
• Länge Handgriff/Durchmesser Handrad: 70
• Ventilwinkel: 45
• Winkel der Spindel: 45

Das Kemper Standard Freistrom-Absperrventil bietet eine zuverlässige und langlebige Lösung für Rohrleitungssysteme. Die robuste Bauweise aus Rotguss und Messing, kombiniert mit der wartungsfreien EPDM-Lippendichtung, sichert einen dauerhaften Betrieb. Mit einer Druckstufe von PN 16 und einer maximalen Betriebstemperatur von 110 °C erfüllt es hohe technische Anforderungen und ist durch zahlreiche Zulassungen bestätigt.

Lieferumfang

• 1x Kemper Standard Freistrom-Absperrventil
• 1x Set Rotguss-Pressverschraubungen

Produktspezifikation

• Hersteller-Warengruppe: Absperrarmaturen
• Hersteller-Produktgruppe: STANDARD Freistrom-Absperrventile
• Hersteller-Artikelnummer: 17420035VT
• Oberflächenschutz: unbehandelt
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Bedienung: Handrad
• Rechtwinklige Ausführung: nein
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: nein
• Edelstahlsitzring: nein
• Unter Druck austauschbare Spindelabdichtung: nein
• Spindelgewinde außerhalb des Mediums: ja
• Zeta-Wert: 1,1
• Druckstufe Artikel: PN 16
• Max. Mediumtemperatur (Dauerbetrieb): 110
• Spindel und/oder Handrad ansteigend: ja
• Balgventil: nein
• Mit Entleerungsventil: nein
• Selbstverschließend: nein
• Freistrom: ja
• Druckstufe Flansch: PN 16
• Länge Handgriff/Durchmesser Handrad: 70
• Ventilwinkel: 45
• Winkel der Spindel: 45
• Geeignet für Dampf: nein
• Mit Rückstromsicherung: nein
• Mit Standanzeiger: nein
• Nenndurchmesser: DN 32
• Kopfstücktyp: geschraubt
• Nennbaugröße: DIN
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Federschließend (NC): nein
• Federöffnend (NO): nein
• Konturcode: M
• Trinkwasserkonform nach UBA: Ja
