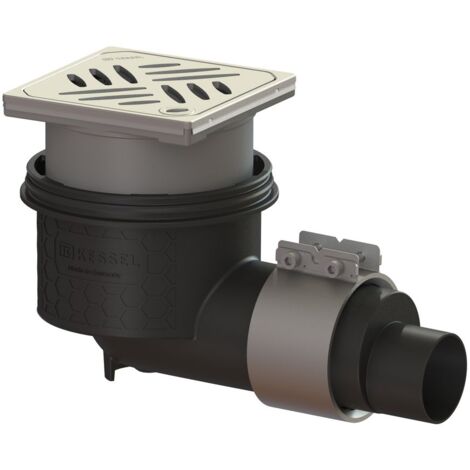

Kessel Boden-/Deckenablauf Ecoguss DN 50 Designrost, seitlich

Kessel Ecoguss Boden-/Deckenablauf DN 50, Designrost, Auslauf seitlich, höhenverstellbar

Der Kessel Ecoguss Boden-/Deckenablauf DN 50 mit Designrost ist ein höhenverstellbarer Ablauf für die Punktentwässerung in Boden- und Deckenbereichen. Er verfügt über einen seitlichen Auslaufstutzen, der waagrecht ausgeführt ist, und ist ideal für Betonböden geeignet. Ausgestattet mit einem herausnehmbaren Geruchsverschluss und der Lock & Lift Verriegelung, bietet er eine sichere und hygienische Lösung. Der recyclingfähige Verbundwerkstoff Ecoguss sorgt für eine dauerhaft korrosionsfreie Oberfläche und erfüllt hohe Schallschutzanforderungen.

Welche Vorteile bietet der Werkstoff Ecoguss?

Der Grundkörper des Boden-/Deckenablaufs besteht aus dem speziellen Verbundwerkstoff Ecoguss. Dieses Material ist recyclingfähig und trägt zu hohen Schallschutzanforderungen bei. Es zeichnet sich durch seine Beständigkeit gegenüber aggressiven Medien und Temperaturschwankungen aus. Die Oberfläche ist dauerhaft korrosionsfrei und kurzfristig beflammbar im Bereich von 100 bis zu 400 Grad Celsius.

Wie ist der Kessel Ecoguss Boden-/Deckenablauf konstruiert?

Der Ablauf ist für die Punktentwässerung konzipiert und verfügt über einen Anschlussrand am Aufsatzstück sowie am Grundkörper zur Abdichtung. Ein herausnehmbarer Geruchsverschluss mit einer Sperrwasserhöhe von 50 mm ist integriert, ergänzt durch eine Lippendichtung und eine Bauzeitschutzabdeckung. Das teleskopische Aufsatzstück aus ABS ermöglicht eine flexible Höhenverstellung. Der waagrecht ausgeführte Auslaufstutzen ist für den Anschluss an SML-Rohre geeignet. Ein Potentialausgleich ist bei diesem System nicht erforderlich.

Welche Merkmale weist der Designrost und die Abdeckung auf?

Die Abdeckung besteht aus rostfreiem Edelstahl 1.4301 (V2A) in silberner Farbe und ist mit einem Designrost im Kessel-Stil versehen. Die Abdeckung misst 120 mm in Breite und Länge, während der Rahmen aus dem gleichen Material 132 mm in Breite und Länge aufweist. Eine Lock & Lift Verriegelung ermöglicht ein sicheres Arretieren des Gitters. Die Belastungsklasse L 15 nach EN 1253-1 macht den Ablauf für leichte Belastungen geeignet. Zudem besitzt die Abdeckung eine Rutschhemmklasse R9 nach DIN 51130 und C nach DIN 51097, was die Sicherheit bei begehbaren Flächen erhöht. Die maximale Bodenbelaghöhe beträgt 16 mm.

Welche Normen und technischen Standards erfüllt der Ablauf?

Der Boden-/Deckenablauf entspricht der Norm EN 1253-1, die Anforderungen an Entwässerungsprodukte für Gebäude definiert. Die Nennweite beträgt DN 50 mit einem Rohraußendurchmesser von 58 mm. Die Sperrwasserhöhe des Geruchsverschlusses liegt bei 50 mm. Die Belastungsklasse L 15 erlaubt eine Nutzung in Bereichen mit leichter Belastung. Die Rutschhemmklassen R9 und C sorgen für sichere Begehbarkeit der Abdeckung.

Technische Daten

• Nennweite (DN): 50
• Außendurchmesser (DA): 58 mm
• Sperrwasserhöhe: 50 mm
• Material Grundkörper: Ecoguss resistant
• Material Aufsatzstück: ABS
• Material Abdeckung/Rahmen: Edelstahl 1.4301 (V2A)
• Abdeckungsart: Designrost
• Belastungsklasse: L 15 (EN 1253-1)
• Rutschhemmklasse: R9 (DIN 51130), C (DIN 51097)
• Bodenbelaghöhe max.: 16 mm

Der Kessel Ecoguss Boden-/Deckenablauf DN 50 bietet eine robuste und langlebige Lösung für die Punktentwässerung. Dank des Ecoguss-Materials ist er korrosionsfrei, schallgedämmt und temperaturbeständig. Mit einer Nennweite von DN 50 und einem höhenverstellbaren Aufsatzstück ermöglicht er eine flexible Installation. Der Edelstahl-Designrost mit Lock & Lift Verriegelung und einer Belastungsklasse L 15 rundet das Profil dieses funktionalen Ablaufs ab.

Produktspezifikation

• Hersteller-Warengruppe: WG Ablauftechnik
• Hersteller-Produktgruppe: Ultraflach - Serienartikel
• Hersteller-Artikelnummer: 48358.63
• Rohraußendurchmesser: 58
• Herausnehmbarer Geruchsverschluss: ja
• Geeignet für Betonboden: ja
• Sperrwasserhöhe: 50
• Material Bodenabfluss: Kunststoff
• Material Gitter: rostfreier Stahl
• Richtung Auslass: horizontal
• Breite Gitter: 132
• Länge Gitter: 132
• Werkstoffgüte des Gitters: Edelstahl 304 (1.4301)
• Gitter arretierbar: ja
• Trinkwasserkonform nach UBA: Ja
