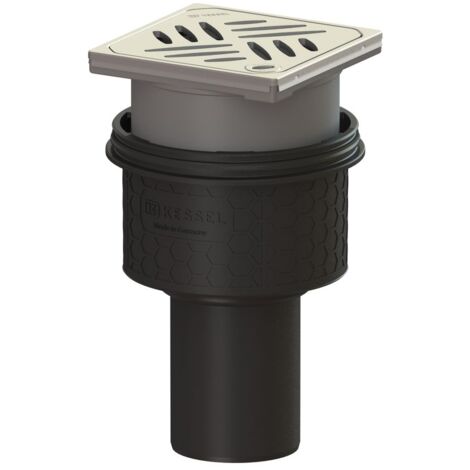

Kessel Boden-/Deckenablauf Ecoguss DN 70 Designrost, senkrecht

Kessel Ecoguss Boden-/Deckenablauf DN 70, Designrost, Auslauf senkrecht, höhenverstellbar

Der Kessel Ecoguss Boden-/Deckenablauf DN 70 mit Designrost und senkrechtem Auslauf ist eine hochwertige Lösung für die Punktentwässerung. Er ist höhenverstellbar, verfügt über einen herausnehmbaren Geruchsverschluss und eignet sich für Bodenbeläge bis maximal 16 mm. Der recyclingfähige Verbundwerkstoff Ecoguss erfüllt hohe Schallschutzanforderungen und ist beständig gegenüber aggressiven Medien sowie temperaturbeständig.

Was zeichnet den Ecoguss-Werkstoff aus?

Der Boden-/Deckenablauf besteht aus dem recyclingfähigen Verbundwerkstoff Ecoguss resistant. Dieses Material bietet eine dauerhaft korrosionsfreie Oberfläche, ist beständig gegenüber aggressiven Medien und temperaturbeständig. Es erfüllt zudem höchste Schallschutzanforderungen und ist kurzfristig von 100 bis zu 400 Grad Celsius beflammbar. Ein Potentialausgleich ist für die Installation nicht erforderlich.

Welche Merkmale bietet der Ablauf für Installation und Funktion?

Der Ablauf ist für eine Nennweite (DN) von 70 und einen Außendurchmesser (DA) von 78 mm ausgelegt. Die Abdichtung am Aufsatzstück und am Grundkörper erfolgt über einen Anschlussrand. Ein herausnehmbarer Geruchsverschluss mit einer Sperrwasserhöhe von 50 mm ist integriert, was eine effektive Geruchsabsperrung ermöglicht. Eine Lippendichtung und eine Bauzeitschutzabdeckung sind ebenfalls vorhanden. Das teleskopische Aufsatzstück aus ABS ist höhenverstellbar und ermöglicht eine flexible Anpassung an die Bodenbelaghöhe von maximal 16 mm. Die Verriegelung Lock & Lift sorgt für einen sicheren Halt des Designrostes. Der Auslaufstutzen ist für den Anschluss an SML-Rohre geeignet.

Wie ist der Designrost beschaffen?

Der Ablauf ist mit einem Designrost ausgestattet, der aus geschliffenem Edelstahl 1.4301 (V2A) in Silber gefertigt ist. Der Rost hat eine Breite von 120 mm und eine Länge von 120 mm. Der zugehörige Rahmen besteht ebenfalls aus Edelstahl 1.4301 (V2A) mit einer Breite von 132 mm und einer Länge von 132 mm. Der Ablauf ist der Belastungsklasse L 15 (EN 1253-1) zugeordnet und bietet eine Rutschhemmklasse R9 nach DIN 51130 sowie C nach DIN 51097.

Welche Normen und Zulassungen erfüllt der Ablauf?

Der Kessel Ecoguss Boden-/Deckenablauf entspricht der Norm EN 1253-1. Er besitzt mehrere Zulassungen: Z-19.53-2414, Z-19.53-2414_V, Z-19.17-1719 und Z-19.17-1719_V, die seine Eignung für verschiedene Bauvorhaben bestätigen.

Technische Daten

• Nennweite (DN): 70
• Außendurchmesser (DA): 78 mm
• Sperrwasserhöhe: 50 mm
• Material Grundkörper: Ecoguss resistant
• Material Abdeckung: Edelstahl 1.4301 (V2A)
• Belastungsklasse: L 15 (EN 1253-1)
• Rutschhemmklasse: R9 nach DIN 51130; C nach DIN 51097
• Bodenbelaghöhe max.: 16 mm
• Gewicht netto: 1,67 kg
• Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück

Der Kessel Ecoguss Boden-/Deckenablauf DN 70 bietet eine langlebige und schallgedämmte Lösung für die Punktentwässerung. Mit seinem korrosionsfreien Ecoguss-Grundkörper, der Nennweite von 70 und der Sperrwasserhöhe von 50 mm ist er robust und funktional. Die Höhenverstellbarkeit und die Belastungsklasse L 15 ermöglichen eine vielseitige Anwendung in verschiedenen Bereichen und stellen eine sichere Entwässerung bei Bodenbelägen bis 16 mm sicher.

Produktspezifikation

• Hersteller-Warengruppe: WG Ablauftechnik
• Hersteller-Produktgruppe: Ultraflach - Serienartikel
• Hersteller-Artikelnummer: 48478.63
• Rohraußendurchmesser: 78
• Sandbeschichtet: nein
• Herausnehmbarer Geruchsverschluss: ja
• Geeignet für Betonboden: ja
• Sperrwasserhöhe: 50
• Material Bodenabfluss: Kunststoff
• Material Gitter: rostfreier Stahl
• Richtung Auslass: vertikal
• Breite Gitter: 132
• Länge Gitter: 132
• Werkstoffgüte des Gitters: Edelstahl 304 (1.4301)
• Gitter arretierbar: ja
• Trinkwasserkonform nach UBA: Ja
