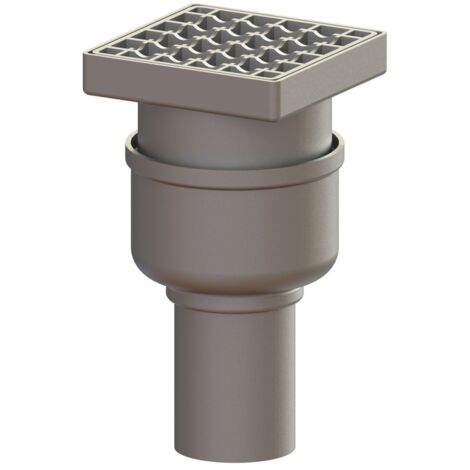

Kessel Ferrofix Boden-/Deckenablauf DN 70 System 125, Gitterrost Edelstahl, Auslauf senkrecht

Kessel Ferrofix Boden-/Deckenablauf DN 70 System 125, Gitterrost Edelstahl, Auslauf senkrecht

Der Kessel Ferrofix Boden-/Deckenablauf DN 70 System 125 mit Edelstahl-Gitterrost und senkrechtem Auslauf ist eine robuste Lösung für die Punktentwässerung. Er ist aus hochwertigem Edelstahl gefertigt, höhenverstellbar und verfügt über einen herausnehmbaren Geruchsverschluss. Der Auslaufstutzen ist für den Anschluss an SML-Rohre geeignet und ermöglicht eine effiziente Abwasserführung in Betonböden.

Welche Materialien und Konstruktionsmerkmale zeichnen den Ablauf aus?

Der Boden-/Deckenablauf Ferrofix besteht aus korrosionsbeständigem Edelstahl 1.4301 (V2A), sowohl im Grundkörper als auch im Gitterrost und dem Aufsatzstück. Die Oberfläche des Gitterrosts ist gebeizt. Das eckige Aufsatzstück ist teleskopisch höhenverstellbar, was eine flexible Anpassung an die Einbausituation ermöglicht. Die Abdeckung mit Gitterrost misst 138 mm in Länge und Breite, während der Rahmen eine Länge und Breite von 150 mm aufweist.

Welche Funktionen und Ausstattungsmerkmale bietet der Ablauf?

Dieser Ablauf ist mit einem herausnehmbaren Geruchsverschluss aus Edelstahl ausgestattet, der eine Sperrwasserhöhe von 50 mm bietet und das Eindringen von Gerüchen verhindert. Eine Lippendichtung sorgt für die Abdichtung am Anschlussrand sowohl am Aufsatzstück als auch am Grundkörper. Eine Bauzeitschutzabdeckung ist ebenfalls vorhanden, um den Ablauf während der Bauphase zu schützen. Die Abdeckung ist unverriegelt und nicht arretierbar.

Für welche Einsatzbereiche ist der Boden-/Deckenablauf geeignet?

Der Ferrofix Boden-/Deckenablauf ist für die Punktentwässerung in Betonböden konzipiert und entspricht der Norm EN 1253-1. Mit einer Belastungsklasse von L 15 ist er für Bereiche mit leichter Belastung ausgelegt, wie sie beispielsweise in Wohn- oder Bürobereichen vorkommen. Der senkrechte Auslaufstutzen mit einem Außendurchmesser von 78 mm ist optimal für den direkten Anschluss an SML-Rohre geeignet.

Technische Daten

• System: 125
• Nennweite (DN): 70
• Außendurchmesser (DA): 78 mm
• Sperrwasserhöhe: 50 mm
• Material Grundkörper: Edelstahl 1.4301 (V2A)
• Material Gitterrost: Edelstahl 1.4301 (V2A)
• Belastungsklasse: L 15 (EN 1253-1)
• Abdeckung Länge: 138 mm
• Abdeckung Breite: 138 mm
• Gewicht netto: 3,34 kg
• Auslauf: senkrecht

Der Kessel Ferrofix Boden-/Deckenablauf DN 70 System 125 bietet eine langlebige und funktionale Lösung für die Entwässerung. Die robuste Edelstahlkonstruktion, der herausnehmbare Geruchsverschluss mit 50 mm Sperrwasserhöhe und die flexible Höhenverstellbarkeit des Aufsatzstücks tragen zu einer effizienten und hygienischen Abwasserführung bei. Mit einer Nennweite von 70 und der Belastungsklasse L 15 ist dieser Ablauf vielseitig einsetzbar und optimal für den Anschluss an SML-Rohre geeignet.

Produktspezifikation

• Hersteller-Warengruppe: WG Ablauftechnik
• Hersteller-Produktgruppe: Ultraflach - Serienartikel
• Hersteller-Artikelnummer: 54410.20
• Rohraußendurchmesser: 75
• Sandbeschichtet: nein
• Herausnehmbarer Geruchsverschluss: ja
• Geeignet für Betonboden: ja
• Sperrwasserhöhe: 50
• Material Bodenabfluss: rostfreier Stahl
• Material Gitter: rostfreier Stahl
• Richtung Auslass: vertikal
• Breite Gitter: 150
• Länge Gitter: 150
• Werkstoffgüte des Gitters: Edelstahl 304 (1.4301)
• Gitter arretierbar: nein
• Trinkwasserkonform nach UBA: Ja
