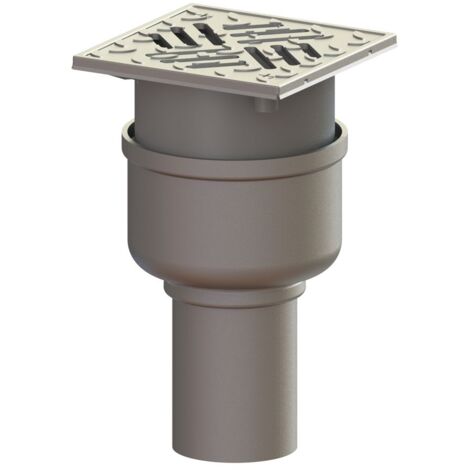

Kessel Boden-/Deckenablauf Ferrofix DN 70 Schlitzrost, senkrecht

Kessel Ferrofix Boden-/Deckenablauf DN 70 System 125, Schlitzrost, Auslauf senkrecht

Der Kessel Ferrofix Boden-/Deckenablauf DN 70 System 125 mit Schlitzrost und senkrechtem Auslauf ist eine robuste Lösung für die Punktentwässerung. Gefertigt aus hochwertigem Edelstahl 1.4301 (V2A), ist dieser Ablauf mit einem herausnehmbaren Geruchsverschluss und einer Lippendichtung ausgestattet. Das höhenverstellbare Aufsatzstück ermöglicht eine flexible Anpassung an verschiedene Einbausituationen. Der Auslaufstutzen ist für den Anschluss an SML-Rohre geeignet und die Belastungsklasse L 15 ermöglicht eine zuverlässige Nutzung.

Wie ist der Kessel Ferrofix Boden-/Deckenablauf konstruiert?

Der Boden-/Deckenablauf Ferrofix von Kessel ist speziell für die Punktentwässerung konzipiert. Der Grundkörper besteht aus Edelstahl 1.4301 (V2A) und ist mit einem senkrechten Auslaufstutzen versehen, der für den direkten Anschluss an SML-Rohre geeignet ist. Ein integrierter, herausnehmbarer Geruchsverschluss aus Edelstahl mit einer Sperrwasserhöhe von 50 mm verhindert das Austreten von Gerüchen. Eine Lippendichtung sowie Anschlussränder am Aufsatzstück und Grundkörper tragen zu einer sicheren Abdichtung bei. Eine Bauzeitschutzabdeckung ist ebenfalls vorhanden, um das System während der Bauphase zu schützen. Das System 125 bietet eine standardisierte Kompatibilität.

Welche Merkmale bietet die Abdeckung und die Höhenverstellbarkeit?

Die Abdeckung des Ferrofix Boden-/Deckenablaufs ist als Schlitzrost ausgeführt und ebenfalls aus Edelstahl 1.4301 (V2A) gefertigt. Der Rost misst 138 mm in Länge und Breite und ist verschraubt, was eine feste Verriegelung ermöglicht. Der Rahmen der Abdeckung misst 150 mm in Länge und Breite. Die Belastungsklasse L 15 nach EN 1253-1 macht den Ablauf für Bereiche mit leichter Beanspruchung geeignet. Zusätzlich bietet der Schlitzrost eine Rutschhemmklasse von R11 nach DIN 51130 und C nach DIN 51097, was die Sicherheit auf begehbaren Flächen erhöht. Das Aufsatzstück aus ABS ist teleskopisch höhenverstellbar, was eine präzise Anpassung an die Bodenhöhe ermöglicht.

Welche Normen und Zulassungen erfüllt der Ablauf?

Der Boden-/Deckenablauf entspricht der Norm EN 1253-1 und ist für die Belastungsklasse L 15 ausgelegt. Die Rutschhemmklasse ist R11 nach DIN 51130 sowie C nach DIN 51097. Zudem liegen mehrere Zulassungen vor, darunter Z-19.53-2414 und Z-19.17-1719, die die Qualität und Eignung des Produkts bestätigen.

Für welche Einsatzbereiche ist der Ablauf geeignet?

Dieser Ferrofix Ablauf ist speziell für Betonböden geeignet und findet Anwendung in Bereichen, die eine punktuelle Entwässerung erfordern. Die Kombination aus robustem Edelstahl, rutschhemmender Oberfläche und höhenverstellbarem Aufsatzstück macht ihn ideal für gewerblichen und privaten Bauvorhaben, bei denen eine langlebige und sichere Entwässerungslösung gefragt ist.

Technische Daten

• System: 125
• Nennweite (DN): 70
• Außendurchmesser (DA): 78 mm
• Sperrwasserhöhe: 50 mm
• Material Grundkörper: Edelstahl 1.4301 (V2A)
• Material Abdeckung: Edelstahl 1.4301 (V2A)
• Abdeckungsart: Schlitzrost
• Abdeckung Länge: 138 mm
• Belastungsklasse: L 15 (EN 1253-1)
• Rutschhemmklasse: R11 nach DIN 51130; C nach DIN 51097

Der Kessel Ferrofix Boden-/Deckenablauf DN 70 System 125 überzeugt durch seine hochwertige Edelstahlkonstruktion, die senkrechte Auslaufrichtung und die flexible Höhenverstellbarkeit. Mit einer Belastungsklasse L 15 und rutschhemmender Oberfläche bietet er eine sichere und langlebige Lösung für die Punktentwässerung in Betonböden. Der herausnehmbare Geruchsverschluss mit 50 mm Sperrwasserhöhe und die Nennweite von 70 runden das Profil dieses robusten Ablaufs ab.

Produktspezifikation

• Hersteller-Warengruppe: WG Ablauftechnik
• Hersteller-Produktgruppe: Ultraflach - Serienartikel
• Hersteller-Artikelnummer: 54410.61
• Rohraußendurchmesser: 75
• Herausnehmbarer Geruchsverschluss: ja
• Geeignet für Betonboden: ja
• Sperrwasserhöhe: 50
• Material Bodenabfluss: rostfreier Stahl
• Material Gitter: rostfreier Stahl
• Richtung Auslass: vertikal
• Breite Gitter: 150
• Länge Gitter: 150
• Werkstoffgüte des Gitters: Edelstahl 304 (1.4301)
• Gitter arretierbar: ja
• Trinkwasserkonform nach UBA: Ja
