Allgemeine Beschreibung

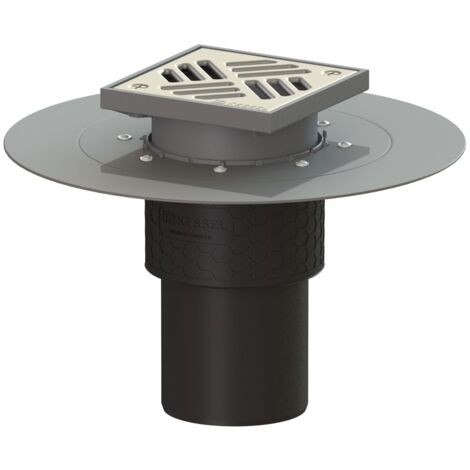

Der Kessel Bodenablauf Ecoguss mit Klebeflansch DN 100 und senkrechtem Schlitzrost ist ideal für die Punktentwässerung. Er verfügt über einen Klebeflansch, einen herausnehmbaren Geruchsverschluss, eine Lippendichtung und eine Bauzeitschutzabdeckung. Der Bodenablauf ist aus einem recyclingfähigen Verbundwerkstoff gefertigt, der höchste Schallschutzanforderungen erfüllt und beständig gegenüber aggressiven Medien ist.Technische daten
- Nennweite (DN): 100
- Außendurchmesser (DA): 110 mm
- Gewicht netto: 2,09 kg
- Gewicht brutto: 2,68 kg
- Durchmesser: 348 mm
- Höhenverstellbarkeit: teleskopisches Aufsatzstück
- Länge: 348 mm
- Breite: 348 mm
- Verpackungsmaß Länge: 490 mm
- Verpackungsmaß Breite: 275 mm
- Verpackungsmaß Höhe: 495 mm
- Belastungsklasse: K 3 (EN 1253-1)
- Bodenbelaghöhe max.: 25 mm
- Richtung Auslass: vertikal
- Breite Gitter: 150 mm
- Länge Gitter: 150 mm
- Werkstoffgüte des Gitters: Edelstahl 304 (1.4301)
Kompatibilität und Zubehör
- Geeignet für Betonboden
- Auslaufstutzen für den Anschluss an SML-Rohre
- Geeignet zur Anbindung von Abdichtungen im Verbund gemäß DIN 18534
Installation
- Klebeflansch mit einer Flanschbreite von 50 mm
- Losflansch für das Einklemmen von Kunststoff- und Elastomer-Dichtungsbahnen sowie Kaltbitumenabdichtungen
Anwendung
Der Bodenablauf ist für die Punktentwässerung in feuchten Bereichen geeignet und kann in Kombination mit verschiedenen Abdichtungen verwendet werden.Weitere Informationen
- Der Geruchsverschluss ist herausnehmbar
- Der Klebeflansch ist für Feuchtigkeitssperren geeignet
- Der Bodenablauf ist kurzfristig beflammbar von 100 bis zu 400 Grad Celsius
- Ein Potentialausgleich ist nicht erforderlich
