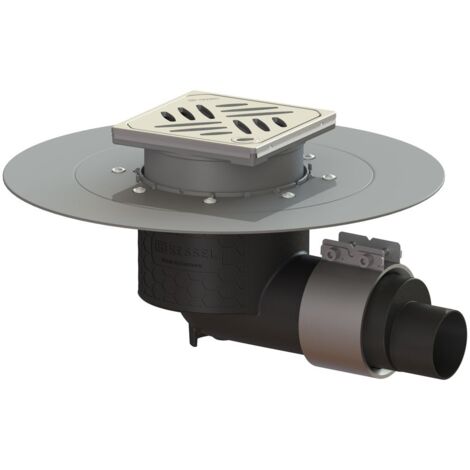

Kessel Bodenablauf Ecoguss Klebeflansch DN 50 Designrost, seitlich

Kessel Ecoguss Bodenablauf Klebeflansch DN 50, Designrost, Auslauf seitlich, höhenverstellbar

Der Kessel Ecoguss Bodenablauf mit Klebeflansch und Designrost in der Nennweite DN 50 ist ein hochwertiger Boden- und Deckenablauf für die Punktentwässerung. Er zeichnet sich durch seinen seitlichen Auslauf, eine höhenverstellbare Bauweise und eine maximale Bodenbelaghöhe von 16 mm aus. Dieser Ablauf ist besonders geeignet für die Anbindung von Abdichtungen im Verbund und erfüllt die Anforderungen der Wassereinwirkungsklasse W3-I nach DIN 18534-1. Sein robuster Verbundwerkstoff und die durchdachte Konstruktion machen ihn ideal für den Einsatz in Betonböden und anspruchsvollen Entwässerungssituationen.

Welche Eigenschaften bietet der Ecoguss Werkstoff?

Der Grundkörper des Bodenablaufs besteht aus dem recyclingfähigen Verbundwerkstoff Ecoguss resistant. Dieser Werkstoff erfüllt hohe Schallschutzanforderungen und ist beständig gegenüber aggressiven Medien. Zudem zeichnet er sich durch Temperaturbeständigkeit und eine dauerhaft korrosionsfreie Oberfläche aus. Kurzfristig ist der Werkstoff von 100 bis zu 400 Grad Celsius beflammbar. Das Designrost und der Rahmen sind aus rostfreiem Edelstahl 1.4301 (V2A) gefertigt, was eine hohe Stabilität und Langlebigkeit bietet. Das Aufsatzstück ist aus ABS-Kunststoff und teleskopisch höhenverstellbar, um sich flexibel an die Bodenbelaghöhe anzupassen.

Wie erfolgt die Abdichtung und welche Funktionen sind integriert?

Der Ablauf verfügt über einen herausnehmbaren Geruchsverschluss mit einer Sperrwasserhöhe von 50 mm, der eine zuverlässige Geruchssperre sicherstellt. Die Abdichtung erfolgt am Grundkörper über einen Klebeflansch mit einer Flanschbreite von 50 mm, der für Feuchtigkeitssperren geeignet ist, und am Aufsatzstück über einen Anschlussrand. Der Klebeflansch ist zur Anbindung von Abdichtungen im Verbund gemäß DIN 18534 für alle Wassereinwirkungsklassen geeignet. Ein Losflansch dient dem Einklemmen von Kunststoff- und Elastomer-Dichtungsbahnen sowie Kaltbitumenabdichtungen, speziell für Feuchtigkeitssperren. Eine Bauzeitschutzabdeckung schützt den Ablauf während der Bauphase. Die Verriegelung des Designrosts erfolgt über das Lock & Lift-System, das eine einfache Entnahme und Reinigung ermöglicht. Die Belastungsklasse L 15 nach EN 1253-1 und die Rutschhemmklassen R9 (DIN 51130) sowie C (DIN 51097) ermöglichen eine sichere Nutzung auch bei Belastung.

Für welche Anschlüsse und Einsatzbereiche ist der Bodenablauf konzipiert?

Der seitliche Auslaufstutzen ist waagrecht ausgeführt und für den Anschluss an SML-Rohre mit einem Außendurchmesser von 58 mm vorgesehen. Der Ablauf ist für den Einsatz in Betonböden geeignet und erfüllt die Norm EN 1253-1. Ein Potentialausgleich ist bei diesem Produkt nicht erforderlich.

Technische Daten

• Nennweite (DN): 50
• Außendurchmesser (DA): 58 mm
• Sperrwasserhöhe: 50 mm
• Material Grundkörper: Ecoguss resistant
• Material Abdeckung und Rahmen: Edelstahl 1.4301 (V2A)
• Material Aufsatzstück: ABS
• Abdeckungsart: Designrost
• Belastungsklasse: L 15 (EN 1253-1)
• Rutschhemmklasse: R9 (DIN 51130), C (DIN 51097)
• Bodenbelaghöhe max.: 16 mm
• Gewicht netto: 2,1 kg
• Wassereinwirkungsklasse nach DIN 18534-1: W3-I

Der Kessel Ecoguss Bodenablauf mit Klebeflansch bietet eine langlebige und funktionale Lösung für die Punktentwässerung in anspruchsvollen Umgebungen. Seine robuste Materialkombination aus Ecoguss und Edelstahl sowie die flexible Höhenverstellbarkeit ermöglichen eine sichere und anpassungsfähige Installation. Die seitliche Auslaufführung und die Kompatibilität mit SML-Rohren machen ihn zu einer vielseitigen Wahl für den Einsatz in Betonböden und Feuchtigkeitssperren, mit einer Nennweite von DN 50 und einer Sperrwasserhöhe von 50 mm.

Produktspezifikation

• Hersteller-Warengruppe: WG Ablauftechnik
• Hersteller-Produktgruppe: Ultraflach - Serienartikel
• Hersteller-Artikelnummer: 48558.63
• Rohraußendurchmesser: 58
• Herausnehmbarer Geruchsverschluss: ja
• Geeignet für Betonboden: ja
• Sperrwasserhöhe: 50
• Material Bodenabfluss: Kunststoff
• Material Gitter: rostfreier Stahl
• Richtung Auslass: horizontal
• Breite Gitter: 132
• Länge Gitter: 132
• Werkstoffgüte des Gitters: Edelstahl 304 (1.4301)
• Gitter arretierbar: ja
• Trinkwasserkonform nach UBA: Ja
