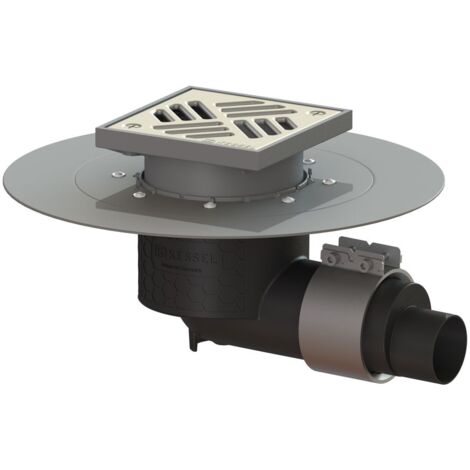

Kessel Bodenablauf Ecoguss Klebeflansch DN 50 Schlitzrost, seitlich

Kessel Ecoguss Bodenablauf Klebeflansch DN 50, Schlitzrost, Auslauf seitlich, höhenverstellbar

Der Kessel Ecoguss Bodenablauf mit Klebeflansch DN 50 ist ein vielseitiger Boden- und Deckenablauf für die Punktentwässerung. Gefertigt aus dem recyclingfähigen Verbundwerkstoff Ecoguss, bietet er eine dauerhaft korrosionsfreie Oberfläche, hohe Beständigkeit gegenüber aggressiven Medien sowie eine hohe Temperaturbeständigkeit. Der Ablauf ist mit einem seitlichen waagrechten Auslaufstutzen ausgestattet und verfügt über einen herausnehmbaren Geruchsverschluss. Die Abdeckung aus poliertem Edelstahl mit Schlitzrost ist höhenverstellbar und für Bodenbeläge bis maximal 25 mm geeignet.

Wie ist der Kessel Ecoguss Bodenablauf konstruiert und welche Materialien werden verwendet?

Der Grundkörper des Bodenablaufs besteht aus dem widerstandsfähigen Werkstoff Ecoguss resistant, der höchste Schallschutzanforderungen erfüllt und kurzfristig Temperaturen von 100 bis 400 Grad Celsius standhält. Die Abdeckung ist aus rostfreiem Edelstahl 1.4301 (V2A) gefertigt und besitzt eine polierte Oberfläche. Der Rahmen besteht aus robustem ABS-Kunststoff und ist verschraubt, was eine sichere Befestigung sicherstellt. Das teleskopisch höhenverstellbare Aufsatzstück aus ABS ermöglicht eine flexible Anpassung an die Bodenbelaghöhe.

Welche Abdichtungs- und Anschlussmöglichkeiten bietet der Bodenablauf?

Der Ablauf ist mit einem Klebeflansch mit einer Flanschbreite von 50 mm ausgestattet, der für die Anbindung von Abdichtungen im Verbund gemäß DIN 18534 geeignet ist. Er unterstützt alle Wassereinwirkungsklassen bis einschließlich W3-I. Der Losflansch ist für das Einklemmen von Kunststoff- und Elastomer-Dichtungsbahnen sowie Kaltbitumenabdichtungen konzipiert und eignet sich für Feuchtigkeitssperren. Der seitliche waagerechte Auslaufstutzen ist für den Anschluss an SML-Rohre vorgesehen. Ein Potentialausgleich ist bei diesem Modell nicht erforderlich.

Welche technischen Eigenschaften und Normen erfüllt der Bodenablauf?

Der Bodenablauf entspricht der Norm EN 1253-1 und ist für die Belastungsklasse K 3 ausgelegt, was ihn für den Einsatz in Bereichen mit mittlerer Belastung geeignet macht. Die Nennweite beträgt DN 50, der Außendurchmesser des Rohres 58 mm. Die Sperrwasserhöhe liegt bei 50 mm, was einen zuverlässigen Geruchsschutz sicherstellt. Die Abdeckungsart ist ein Schlitzrost mit den Maßen 138 x 138 mm, der Rahmen misst 150 x 150 mm. Die maximale Bodenbelaghöhe beträgt 25 mm.

Wie lässt sich der Bodenablauf montieren und welche Einsatzbereiche sind typisch?

Die Montage erfolgt bodeneben mit dem Klebeflansch, der eine sichere Verbindung zu Abdichtungen im Verbund ermöglicht. Das höhenverstellbare Aufsatzstück erleichtert die Anpassung an unterschiedliche Bodenbeläge. Aufgrund seiner Materialeigenschaften und der Belastungsklasse eignet sich der Ablauf für Betonböden und ist ideal für den Einsatz in Wohn- und Gewerbebereichen, wo eine zuverlässige Punktentwässerung erforderlich ist.

Technische Daten

• Nennweite (DN): 50
• Außendurchmesser (DA): 58 mm
• Material Grundkörper: Ecoguss resistant
• Abdeckungsart: Schlitzrost
• Abdeckung Material: Edelstahl 1.4301 (V2A)
• Rahmen Material: ABS
• Belastungsklasse: K 3 (EN 1253-1)
• Sperrwasserhöhe: 50 mm
• Bodenbelaghöhe max.: 25 mm
• Gewicht netto: 2,02 kg

Der Kessel Ecoguss Bodenablauf mit Klebeflansch DN 50 überzeugt durch seine robuste Bauweise aus widerstandsfähigem Ecoguss und rostfreiem Edelstahl. Mit einer Belastungsklasse K 3, einer Sperrwasserhöhe von 50 mm und der flexiblen Höhenverstellbarkeit ist er eine zuverlässige Lösung für die Punktentwässerung in verschiedenen Anwendungsbereichen.

Produktspezifikation

• Hersteller-Warengruppe: WG Ablauftechnik
• Hersteller-Produktgruppe: Ultraflach - Serienartikel
• Hersteller-Artikelnummer: 48558.11
• Rohraußendurchmesser: 58
• Sandbeschichtet: nein
• Herausnehmbarer Geruchsverschluss: ja
• Geeignet für Betonboden: ja
• Sperrwasserhöhe: 50
• Material Bodenabfluss: Kunststoff
• Material Gitter: rostfreier Stahl
• Richtung Auslass: horizontal
• Breite Gitter: 150
• Länge Gitter: 150
• Werkstoffgüte des Gitters: Edelstahl 304 (1.4301)
• Gitter arretierbar: ja
• Trinkwasserkonform nach UBA: Ja
