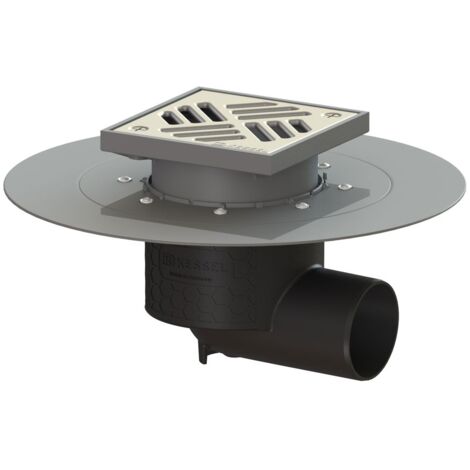

Kessel Bodenablauf Ecoguss Klebeflansch DN 70 Schlitzrost, seitlich

Kessel Ecoguss Bodenablauf Klebeflansch DN 70, Schlitzrost, Auslauf seitlich, höhenverstellbar

Der Kessel Ecoguss Bodenablauf Klebeflansch DN 70 mit Schlitzrost und seitlichem Auslauf ist eine robuste und höhenverstellbare Lösung für die Punktentwässerung. Er ist aus dem recyclingfähigen Verbundwerkstoff Ecoguss gefertigt, der höchste Schallschutzanforderungen erfüllt, beständig gegenüber aggressiven Medien ist und eine dauerhaft korrosionsfreie Oberfläche besitzt. Dieser Bodenablauf ist für die Anbindung von Abdichtungen im Verbund gemäß DIN 18534 und für alle Wassereinwirkungsklassen bis W3-I geeignet.

Welche Eigenschaften bietet der Werkstoff Ecoguss?

Der Grundkörper des Bodenablaufs besteht aus dem widerstandsfähigen Verbundwerkstoff Ecoguss resistant. Dieses Material ist temperaturbeständig und kurzfristig von 100 bis zu 400 Grad Celsius beflammbar. Es stellt eine dauerhaft korrosionsfreie Oberfläche sicher und erfüllt hohe Schallschutzanforderungen. Der waagrecht ausgeführte Auslaufstutzen ist für den Anschluss an SML-Rohre vorgesehen. Ein Potentialausgleich ist nicht erforderlich.

Wie erfolgt die Abdichtung und Montage?

Der Bodenablauf ist mit einem Klebeflansch ausgestattet, der eine Flanschbreite von 50 mm aufweist. Dieser ist für die Anbindung von Abdichtungen im Verbund gemäß DIN 18534 und für alle Wassereinwirkungsklassen bis W3-I geeignet. Ein Losflansch ermöglicht das Einklemmen von Kunststoff- und Elastomer-Dichtungsbahnen sowie Kaltbitumenabdichtungen und ist somit für den Einsatz bei Feuchtigkeitssperren konzipiert.

Welche Merkmale prägen Design und Funktionalität?

Das teleskopische Aufsatzstück aus ABS ermöglicht eine Höhenverstellung und passt sich somit verschiedenen Bodenbelaghöhen von maximal 25 mm an. Die eckige Abdeckung besteht aus einem verschraubten Schlitzrost aus poliertem Edelstahl 1.4301 (V2A) in Silber. Der Rahmen aus ABS hat eine Breite von 150 mm und eine Länge von 150 mm. Der Schlitzrost selbst misst 138 mm in Breite und Länge. Die Belastungsklasse beträgt K 3 nach EN 1253-1. Ein herausnehmbarer Geruchsverschluss mit 50 mm Sperrwasserhöhe ist integriert und sorgt für einen zuverlässigen Schutz vor Gerüchen.

Technische Daten

• Nennweite (DN): 70
• Außendurchmesser (DA): 78 mm
• Sperrwasserhöhe: 50 mm
• Belastungsklasse: K 3 (EN 1253-1)
• Material Grundkörper: Ecoguss resistant
• Material Abdeckung: Edelstahl 1.4301 (V2A)
• Bodenbelaghöhe max.: 25 mm
• Gewicht netto: 1,62 kg
• Abdeckung Breite: 138 mm
• Abdeckung Länge: 138 mm

Der Kessel Ecoguss Bodenablauf Klebeflansch DN 70 bietet eine robuste und langlebige Lösung für die Punktentwässerung. Mit seinem Ecoguss-Grundkörper, der hohen Schallschutz und Korrosionsbeständigkeit bietet, sowie dem höhenverstellbaren Aufsatzstück und dem Edelstahl-Schlitzrost, ist er für anspruchsvolle Anwendungen konzipiert. Die Sperrwasserhöhe von 50 mm und die Belastungsklasse K 3 unterstreichen die Funktionalität und Zuverlässigkeit dieses Bodenablaufs.

Produktspezifikation

• Hersteller-Warengruppe: WG Ablauftechnik
• Hersteller-Produktgruppe: Ultraflach - Serienartikel
• Hersteller-Artikelnummer: 48578.11
• Rohraußendurchmesser: 78
• Sandbeschichtet: nein
• Herausnehmbarer Geruchsverschluss: ja
• Geeignet für Betonboden: ja
• Sperrwasserhöhe: 50
• Material Bodenabfluss: Kunststoff
• Material Gitter: rostfreier Stahl
• Richtung Auslass: horizontal
• Breite Gitter: 150
• Länge Gitter: 150
• Werkstoffgüte des Gitters: Edelstahl 304 (1.4301)
• Gitter arretierbar: ja
• Trinkwasserkonform nach UBA: Ja
