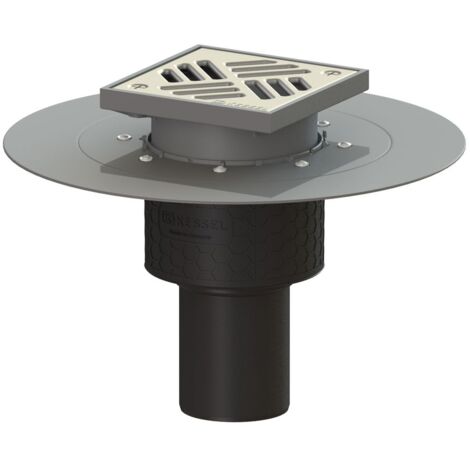

KESSEL 48683.11 Bodenablauf Ecoguss Klebeflansch

Der
Boden-/Deckenablauf Ecoguss dient
der Punktentwässerung und ist mit
einem Klebeflansch sowie einem
herausnehmbaren Geruchsverschluss,
einer Lippendichtung und einer
Bauzeitschutzabdeckung
ausgestattet. Der recyclingfähige
Verbundwerkstoff Ecoguss erfüllt
höchste Schallschutzanforderungen,
ist beständig gegenüber aggressiven
Medien, temperaturbeständig und
besitzt eine dauerhaft
korrosionsfreie Oberfläche. Er ist
kurzfristig beflammbar von 100 bis
zu 400 Grad Celsius. Der
Klebeflansch mit einer
Flanschbreite von 50 mm ist
geeignet zur Anbindung von
Abdichtungen im Verbund, gemäß DIN
18534, für alle
Wassereinwirkungsklassen. Der
Losflansch dient dem Einklemmen von
Kunststoff- und
Elastomer-Dichtungsbahnen sowie
Kaltbitumenabdichtungen und ist
damit nur für den Einsatz bei
Feuchtigkeitssperren geeignet. Der
Auslaufstutzen ist für den
Anschluss an SML-Rohre geeignet.
Ein Potentialausgleich ist nicht
erforderlich.

Ausführung
System: 125
Abdichtung am Aufsatzstück:
Anschlussrand
Abdichtung am Grundkörper:
Klebeflansch -geeignet für
Feuchtigkeitssperren-
Wassereinwirkungsklasse nach DIN
18534-1 -bis einschließlich-: W3-I
Sperrwasserhöhe: 50 mm

Allgemeine Merkmale
Norm: EN 1253-1
Nennweite -DN-: 80
Außendurchmesser -DA-: 83 mm

Abmessungen
Gewicht netto: 1,72 kg
Gewicht brutto: 2,35 kg
Durchmesser: 348 mm
Art der Höhenverstellbarkeit:
teleskopisches Aufsatzstück
Breite: 348 mm
Länge: 348 mm
Verpackungsmaß Breite: 275 mm
Verpackungsmaß Höhe: 495 mm
Verpackungsmaß Länge: 490 mm

Behälter/Grundkörper
Auslauf Anzahl: 1
Material Grundkörper: Ecoguss
Stutzen Ausführung: senkrecht

Abdeckungsmerkmale
Abdeckungsart: Schlitzrost
Abdeckung Material: Edelstahl
1.4301 -V2A-
Abdeckung Farbe: silber
Abdeckung Breite: 138 mm
Abdeckung Länge: 138 mm
Oberfläche: Edelstahl poliert
Rahmen Material: ABS
Verriegelung: verschraubt
Belastungsklasse: K 3 -EN 1253-1-
Rahmen Breite: 150 mm
Rahmen Länge: 150 mm
Bodenbelaghöhe max.: 25 mm
Aufsatzstück: höhenverstellbar
Form Aufsatzstück: eckig
Aufsatzstück Material: ABS
Geruchsverschluss: inklusive
