Allgemeine Beschreibung

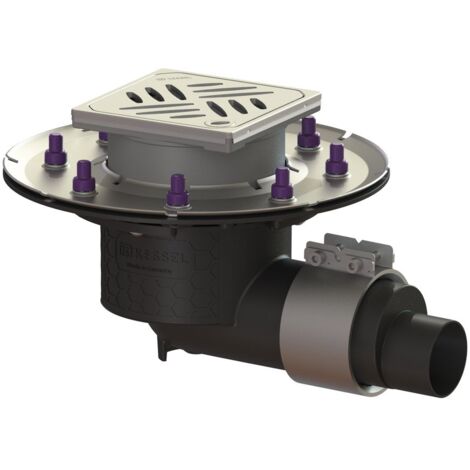

Der Kessel Bodenablauf Ecoguss mit Pressflansch DN 50 und seitlichem Designrost ist ideal für die Punktentwässerung. Er verfügt über einen Pressdichtungsflansch, einen herausnehmbaren Geruchsverschluss, eine Lippendichtung und eine Bauzeitschutzabdeckung. Der Bodenablauf ist aus einem recyclingfähigen Verbundwerkstoff gefertigt, der höchste Schallschutzanforderungen erfüllt und beständig gegenüber aggressiven Medien ist. Zudem besitzt er eine dauerhaft korrosionsfreie Oberfläche und ist kurzfristig beflammbar von 100 bis 400 Grad Celsius.Technische daten
- Nennweite (DN): 50
- Außendurchmesser (DA): 58 mm
- Sperrwasserhöhe: 50 mm
- Gewicht netto: 2,93 kg
- Gewicht brutto: 3,29 kg
- Durchmesser: 273 mm
- Verpackungsmaß (L x B x H): 400 mm x 300 mm x 400 mm
- Abdeckung Material: Edelstahl 1.4301 (V2A)
- Abdeckung Farbe: silber
- Abdeckung Breite: 120 mm
- Abdeckung Länge: 120 mm
- Rahmen Material: Edelstahl 1.4301 (V2A)
- Rahmen Breite: 132 mm
- Rahmen Länge: 132 mm
- Bodenbelaghöhe max.: 16 mm
- Material Bodenabfluss: Kunststoff
- Material Gitter: rostfreier Stahl (Edelstahl 304, 1.4301)
Kompatibilität und Zubehör
- Geeignet für den Anschluss an SML-Rohre
- Für wasserdichte Abdichtungen dürfen nur vom Hersteller geprüfte Dichtungsbahnen verwendet werden
Installation
- Der Pressdichtungsflansch mit Bolzen und Schrauben aus Edelstahl dient dem Einklemmen oder Aufschweißen von Bitumen- und Polymerbitumenbahnen sowie Kunststoff- und Elastomer-Dichtungsbahnen.
- Ein Potentialausgleich ist nicht erforderlich.
Anwendung
- Ideal für die Punktentwässerung in verschiedenen Anwendungen.
Weitere Informationen
- Belastungsklasse: L 15 (EN 1253-1)
- Rutschhemmklasse: R9 nach DIN 51130; C nach DIN 51097
- Gitter arretierbar: ja
