Allgemeine Beschreibung

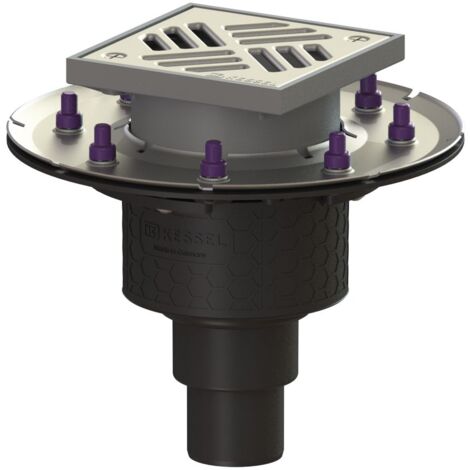

Der Kessel Bodenablauf Ecoguss mit Pressflansch DN 50 und Schlitzrost ist ideal für die Punktentwässerung. Er verfügt über einen Pressdichtungsflansch, einen herausnehmbaren Geruchsverschluss, eine Lippendichtung und eine Bauzeitschutzabdeckung. Der Bodenablauf ist aus einem recyclingfähigen Verbundwerkstoff gefertigt, der höchste Schallschutzanforderungen erfüllt und beständig gegenüber aggressiven Medien ist. Zudem besitzt er eine dauerhaft korrosionsfreie Oberfläche und ist kurzfristig beflammbar von 100 bis zu 400 Grad Celsius.Technische daten
- Nennweite (DN): 50
- Außendurchmesser (DA): 58 mm
- Sperrwasserhöhe: 50 mm
- Gewicht netto: 2,87 kg
- Gewicht brutto: 3,5 kg
- Durchmesser: 273 mm
- Verpackungsmaß: 400 mm x 300 mm x 400 mm
- Abdeckung Breite: 138 mm
- Abdeckung Länge: 138 mm
- Rahmen Breite: 150 mm
- Rahmen Länge: 150 mm
- Bodenbelaghöhe max.: 25 mm
- Material Grundkörper: Ecoguss
- Material Gitter: Edelstahl 304 (1.4301)
- Belastungsklasse: K 3 (EN 1253-1)
Kompatibilität und Zubehör
- Geeignet für den Anschluss an SML-Rohre
- Herausnehmbarer Geruchsverschluss inklusive
- Geeignet für Betonboden
Installation
- Der Pressdichtungsflansch ist für das Einklemmen oder Aufschweißen von Bitumen- und Polymerbitumenbahnen sowie Kunststoff- und Elastomer-Dichtungsbahnen geeignet.
- Für wasserdichte Abdichtungen dürfen nur vom Hersteller geprüfte Dichtungsbahnen verwendet werden.
Anwendung
Der Bodenablauf ist für die Punktentwässerung in verschiedenen Anwendungen geeignet und bietet eine zuverlässige Lösung für die Ableitung von Wasser.Weitere Informationen
- Ausführung System: 125
- Richtung Auslass: vertikal
- Gitter arretierbar: ja
- Verriegelung: verschraubt
