Allgemeine Beschreibung

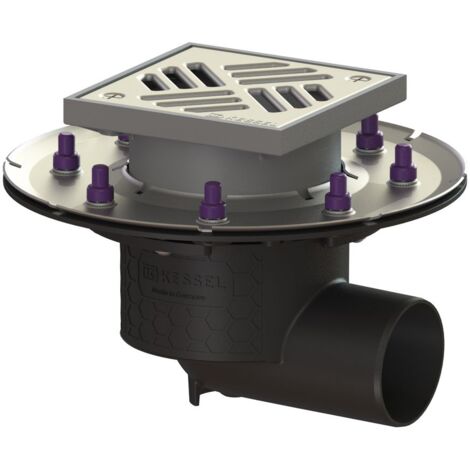

Der Kessel Bodenablauf Ecoguss mit Pressflansch DN 70 und seitlichem Schlitzrost ist ideal für die Punktentwässerung. Er verfügt über einen Pressdichtungsflansch, einen herausnehmbaren Geruchsverschluss, eine Lippendichtung und eine Bauzeitschutzabdeckung. Der Bodenablauf ist aus einem recyclingfähigen Verbundwerkstoff gefertigt, der höchste Schallschutzanforderungen erfüllt und beständig gegenüber aggressiven Medien ist. Zudem ist er temperaturbeständig und besitzt eine dauerhaft korrosionsfreie Oberfläche.Technische daten
- Nennweite (DN): 70
- Außendurchmesser (DA): 78 mm
- Sperrwasserhöhe: 50 mm
- Gewicht netto: 2,28 kg
- Gewicht brutto: 2,91 kg
- Durchmesser: 273 mm
- Verpackungsmaß: 400 mm x 300 mm x 400 mm
- Abdeckung Breite: 138 mm
- Abdeckung Länge: 138 mm
- Rahmen Breite: 150 mm
- Rahmen Länge: 150 mm
- Bodenbelaghöhe max.: 25 mm
- Gitter Breite: 150 mm
- Gitter Länge: 150 mm
Kompatibilität und Zubehör
- Geeignet für den Anschluss an SML-Rohre
- Für wasserdichte Abdichtungen dürfen nur vom Hersteller geprüfte Dichtungsbahnen verwendet werden
Installation
- Der Pressdichtungsflansch mit Bolzen und Schrauben aus Edelstahl ermöglicht das Einklemmen oder Aufschweißen von Bitumen- und Polymerbitumenbahnen sowie Kunststoff- und Elastomer-Dichtungsbahnen.
- Ein Potentialausgleich ist nicht erforderlich.
Anwendung
- Ideal für Punktentwässerung in verschiedenen Anwendungen.
- Geeignet für Betonboden.
Weitere Informationen
- Material Grundkörper: Ecoguss
- Material Gitter: rostfreier Stahl 1.4301 (Edelstahl 304)
- Abdeckungsart: Schlitzrost
- Belastungsklasse: K 3 (EN 1253-1)
- Herausnehmbarer Geruchsverschluss: ja
- Gitter arretierbar: ja
