Kessel Bodenablauf Ecoguss Pressflansch DN 80 Designrost, senkrecht

Kessel Ecoguss Bodenablauf Pressflansch DN 80, Designrost, Auslauf senkrecht

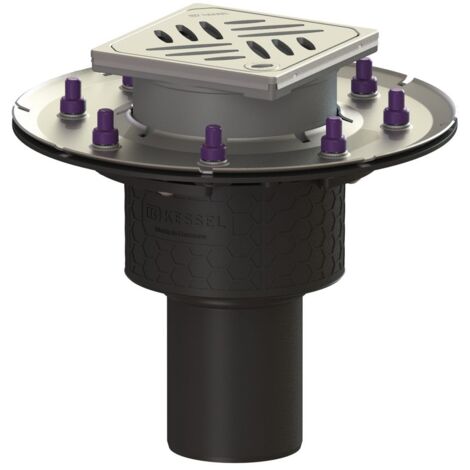

Der Kessel Ecoguss Bodenablauf Pressflansch DN 80 mit Designrost und senkrechtem Auslauf ist eine robuste Lösung für die Punktentwässerung. Er ist mit einem Pressdichtungsflansch und einem herausnehmbaren Geruchsverschluss ausgestattet und eignet sich ideal für Boden- und Deckenbereiche, insbesondere für Betonböden mit einer maximalen Bodenbelaghöhe von 16 mm. Die höhenverstellbare Konstruktion ermöglicht eine flexible Anpassung an verschiedene Einbausituationen.

Welche Vorteile bietet der Werkstoff Ecoguss?

Der Grundkörper des Bodenablaufs besteht aus dem recyclingfähigen Verbundwerkstoff Ecoguss resistant. Dieses Material erfüllt höchste Schallschutzanforderungen und zeichnet sich durch seine Beständigkeit gegenüber aggressiven Medien aus. Zudem ist Ecoguss temperaturbeständig und bietet eine dauerhaft korrosionsfreie Oberfläche. Der Werkstoff ist kurzfristig beflammbar von 100 bis zu 400 Grad Celsius. Ein Potentialausgleich ist bei diesem Material nicht erforderlich.

Wie erfolgt die Abdichtung und der Anschluss?

Der integrierte Pressdichtungsflansch mit Bolzen und Schrauben aus Edelstahl dient dem sicheren Einklemmen oder Aufschweißen von Bitumen- und Polymerbitumenbahnen sowie Kunststoff- und Elastomer-Dichtungsbahnen. Dies ermöglicht eine zuverlässige und wasserdichte Abdichtung. Für wasserdichte Abdichtungen sind ausschließlich vom Hersteller geprüfte Dichtungsbahnen zu verwenden. Der senkrechte Auslaufstutzen ist für den direkten Anschluss an SML-Rohre geeignet, was eine einfache Integration in bestehende Abwassersysteme sicherstellt. Eine Lippendichtung und eine Bauzeitschutzabdeckung sind ebenfalls vorhanden.

Welche Merkmale weist der Designrost und das Aufsatzstück auf?

Der Bodenablauf ist mit einem eckigen Designrost aus geschliffenem Edelstahl 1.4301 (V2A) ausgestattet. Dieser Rost hat eine Länge und Breite von jeweils 120 mm, während der Rahmen aus Edelstahl 1.4301 (V2A) eine Länge und Breite von 132 mm aufweist. Der Rost ist mit der Verriegelung Lock & Lift versehen und gehört zur Belastungsklasse L 15 gemäß EN 1253-1. Das Kessel Rost Design und die Rutschhemmklasse R9 nach DIN 51130 sowie C nach DIN 51097 sorgen für eine sichere Nutzung. Das Aufsatzstück ist teleskopisch höhenverstellbar, eckig geformt und besteht aus ABS.

Welche Normen und Zulassungen erfüllt der Bodenablauf?

Der Bodenablauf entspricht der Norm EN 1253-1 und ist mit den Zulassungen Z-19.53-2414, Z-19.53-2414_V, Z-19.17-1719 sowie Z-19.17-1719_V zertifiziert. Die Belastungsklasse des Designrosts ist L 15 gemäß EN 1253-1. Die Rutschhemmklasse ist R9 nach DIN 51130 und C nach DIN 51097.

Technische Daten

• Nennweite (DN): 80
• Außendurchmesser (DA): 83 mm
• Sperrwasserhöhe: 50 mm
• Bodenbelaghöhe max.: 16 mm
• Belastungsklasse: L 15 (EN 1253-1)
• Rutschhemmklasse: R9 (DIN 51130), C (DIN 51097)
• Material Grundkörper: Ecoguss resistant
• Material Abdeckung und Rahmen: Edelstahl 1.4301 (V2A)
• Material Aufsatzstück: ABS
• Abdeckung Länge x Breite: 120 x 120 mm

Der Kessel Ecoguss Bodenablauf Pressflansch DN 80 überzeugt durch seine langlebige und korrosionsfreie Konstruktion aus Ecoguss und Edelstahl. Mit einer Nennweite von DN 80, einer Sperrwasserhöhe von 50 mm und der Belastungsklasse L 15 ist er für die sichere und effiziente Punktentwässerung in Boden- und Deckenbereichen mit bis zu 16 mm Bodenbelagshöhe geeignet. Die senkrechte Auslaufrichtung und der Pressdichtungsflansch ermöglichen eine zuverlässige Installation und Funktionalität.

Produktspezifikation

• Hersteller-Warengruppe: WG Ablauftechnik
• Hersteller-Produktgruppe: Ultraflach - Serienartikel
• Hersteller-Artikelnummer: 48883.63
• Rohraußendurchmesser: 83
• Sandbeschichtet: nein
• Herausnehmbarer Geruchsverschluss: ja
• Geeignet für Betonboden: ja
• Sperrwasserhöhe: 50
• Material Bodenabfluss: Kunststoff
• Material Gitter: rostfreier Stahl
• Richtung Auslass: vertikal
• Breite Gitter: 132
• Länge Gitter: 132
• Nenndurchmesser: DN 80
• Werkstoffgüte des Gitters: Edelstahl 304 (1.4301)
• Gitter arretierbar: ja
• Trinkwasserkonform nach UBA: Ja
