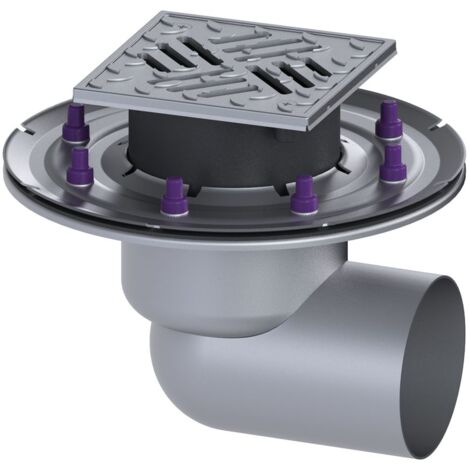

KESSEL 54220.61 Bodenablauf Ferrofix Pressfl.

Der
Boden-/Deckenablauf Ferrofix aus
Edelstahl dient der
Punktentwässerung und ist mit einem
Pressdichtungsflansch sowie einem
herausnehmbaren Geruchsverschluss
aus Edelstahl, einer Lippendichtung
und einer Bauzeitschutzabdeckung
ausgestattet. Der
Pressdichtungsflansch mit Bolzen
und Schrauben aus Edelstahl dient
dem Einklemmen oder Aufschweißen
von Bitumen- und
Polymerbitumenbahnen sowie
Kunststoff- und
Elastomer-Dichtungsbahnen. Für
wasserdichte Abdichtungen dürfen
nur vom Hersteller geprüfte
Dichtungsbahnen verwendet werden.
Der Auslaufstutzen ist für den
Anschluss an SML-Rohre geeignet.
Mit Anschlussmöglichkeit für
Potentialausgleich.

Ausführung
System: 125
Abdichtung am Aufsatzstück:
Anschlussrand
Abdichtung am Grundkörper:
Pressdichtungsflansch -geeignet zur
Ausbildung von wasserdichten
Abdichtungen-
Sperrwasserhöhe: 50 mm

Allgemeine Merkmale
Norm: EN 1253-1
Nennweite -DN-: 100
Außendurchmesser -DA-: 110 mm

Abmessungen
Gewicht netto: 3,77 kg
Gewicht brutto: 4,4 kg
Art der Höhenverstellbarkeit:
teleskopisches Aufsatzstück
Breite: 273 mm
Länge: 273 mm
Verpackungsmaß Breite: 300 mm
Verpackungsmaß Höhe: 400 mm
Verpackungsmaß Länge: 400 mm

Behälter/Grundkörper
Auslauf Anzahl: 1
Material Grundkörper: Edelstahl
1.4301 -V2A-
Stutzen Ausführung: waagrecht

Abdeckungsmerkmale
Abdeckungsart: Schlitzrost
Abdeckung Material: Edelstahl
1.4301 -V2A-
Abdeckung Breite: 138 mm
Abdeckung Länge: 138 mm
Oberfläche: Edelstahl poliert
Verriegelung: verschraubt
Belastungsklasse: L 15 -EN 1253-1-
Rutschhemmklasse: R11 nach DIN
51130, C nach DIN 51097
Rahmen Breite: 150 mm
Rahmen Länge: 150 mm
Aufsatzstück: höhenverstellbar
Form Aufsatzstück: eckig
Aufsatzstück Material: ABS
Geruchsverschluss: inklusive
