Allgemeine Beschreibung

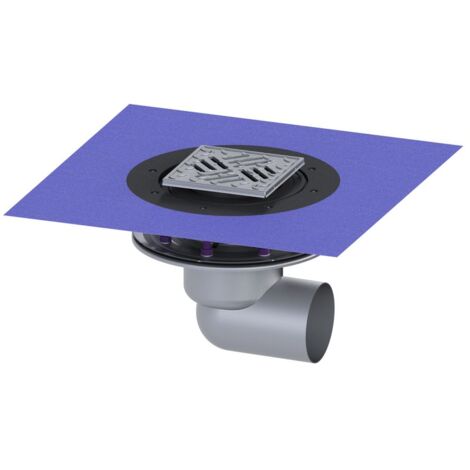

Der Kessel Bodenablauf Ferrofix mit Pressflansch DN 100 und Variofix Schlitzrost ist eine hochwertige Lösung für die Punktentwässerung. Er besteht aus rostfreiem Edelstahl und ist mit einem Pressdichtungsflansch sowie einem herausnehmbaren Geruchsverschluss ausgestattet. Der Ablauf ist ideal für wasserdichte Abdichtungen und bietet eine Vielzahl von Anschlussmöglichkeiten.Technische daten
- Nennweite (DN): 100
- Außendurchmesser (DA): 110 mm
- Höhenverstellbarkeit: 10 - 18 mm
- Gewicht netto: 4,77 kg
- Gewicht brutto: 5,76 kg
- Abmessungen: Länge 273 mm, Breite 273 mm
- Verpackungsmaß: Länge 586 mm, Breite 386 mm, Höhe 400 mm
- Sperrwasserhöhe: 50 mm
- Material Grundkörper: Edelstahl 1.4301 (V2A)
- Material Gitter: Edelstahl 304 (1.4301)
- Abdeckung Material: Edelstahl 1.4301 (V2A)
- Abdeckung Breite: 138 mm, Länge: 138 mm
- Rahmen Breite: 150 mm, Länge: 150 mm
- Richtung Auslass: horizontal
- Belastungsklasse: L 15 (EN 1253-1)
- Rutschhemmklasse: R11 nach DIN 51130; C nach DIN 51097
Kompatibilität und Zubehör
- Geeignet für SML-Rohre
- Kompatibel mit geprüften Dichtungsbahnen des Herstellers
- Herausnehmbarer Geruchsverschluss
- Geeignet für Betonboden
Installation
- Der Pressdichtungsflansch ermöglicht das Einklemmen oder Aufschweißen von Bitumen- und Polymerbitumenbahnen sowie Kunststoff- und Elastomer-Dichtungsbahnen.
- Die Abdichtung am Aufsatzstück erfolgt mit einer beiliegenden Dichtmanschette (bd) nach DIN 18534.
Anwendung
- Ideal für Punktentwässerung in verschiedenen Anwendungen.
- Verwendbar in Bereichen, wo eine wasserdichte Abdichtung erforderlich ist.
