Kessel Ferrofix Bodenablauf DN 70 Pressflansch, Gitterrost Edelstahl, Auslauf senkrecht

Kessel Ferrofix Bodenablauf DN 70 Pressflansch, Gitterrost Edelstahl, Auslauf senkrecht

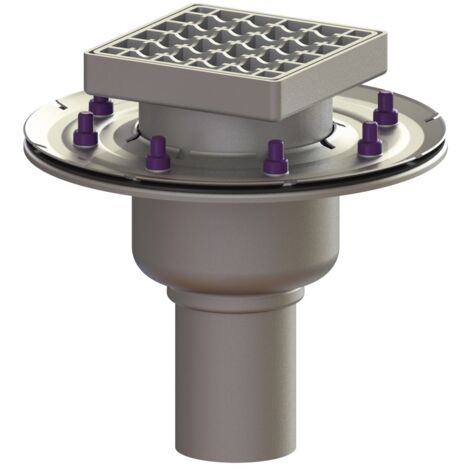

Der Kessel Ferrofix Bodenablauf DN 70 mit Pressflansch und Gitterrost aus Edelstahl ist eine robuste Lösung für die Punktentwässerung. Er ist mit einem senkrechten Auslaufstutzen ausgestattet und verfügt über ein höhenverstellbares Aufsatzstück. Dieser Ablauf aus Edelstahl 1.4301 (V2A) ist ideal für den Einsatz in Betonböden und ermöglicht wasserdichte Abdichtungen mit Bitumen-, Polymerbitumen-, Kunststoff- und Elastomer-Dichtungsbahnen.

Welche Materialien und Konstruktionsmerkmale zeichnen den Bodenablauf aus?

Der Bodenablauf Ferrofix besteht aus einem Grundkörper und einem Aufsatzstück aus hochwertigem Edelstahl 1.4301 (V2A). Der integrierte Pressdichtungsflansch mit Bolzen und Schrauben aus Edelstahl dient dem sicheren Einklemmen oder Aufschweißen von Dichtungsbahnen. Das Gitterrost, ebenfalls aus Edelstahl 1.4301 gefertigt, besitzt eine gebeizte Oberfläche und ist unverriegelt. Die Belastungsklasse L 15 gemäß EN 1253-1 stellt die Eignung für leichte bis mittlere Belastungen sicher.

Welche Funktionen und Ausstattungsmerkmale bietet der Ferrofix Bodenablauf?

Der Ablauf ist mit einem herausnehmbaren Geruchsverschluss aus Edelstahl ausgestattet, der eine Sperrwasserhöhe von 50 mm aufweist und das Austreten von Gerüchen verhindert. Eine Lippendichtung und eine Bauzeitschutzabdeckung sind ebenfalls integriert. Der senkrechte Auslaufstutzen ist für den Anschluss an SML-Rohre mit einem Außendurchmesser von 78 mm geeignet. Eine Anschlussmöglichkeit für den Potentialausgleich ist vorhanden, was die Sicherheit im Betrieb erhöht.

Wie flexibel ist die Installation des Bodenablaufs?

Das teleskopische Aufsatzstück ermöglicht eine flexible Höhenverstellung, um sich an unterschiedliche Einbausituationen anzupassen. Die eckige Form des Aufsatzstücks und des Rahmens mit einer Breite von 150 mm und einer Länge von 150 mm bietet eine klare Installationsbasis. Der Bodenablauf entspricht der Norm EN 1253-1.

Technische Daten

• Nennweite (DN): 70
• Außendurchmesser (DA): 78 mm
• Sperrwasserhöhe: 50 mm
• Material Grundkörper: Edelstahl 1.4301 (V2A)
• Material Gitterrost: Edelstahl 1.4301 (V2A)
• Belastungsklasse: L 15 (EN 1253-1)
• Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück
• Abdeckung Breite: 138 mm
• Abdeckung Länge: 138 mm
• Gewicht netto: 4,61 kg

Der Kessel Ferrofix Bodenablauf DN 70 aus Edelstahl 1.4301 (V2A) ist eine zuverlässige und langlebige Lösung für die Punktentwässerung. Mit seinem Pressdichtungsflansch, dem herausnehmbaren Geruchsverschluss und einer Sperrwasserhöhe von 50 mm bietet er eine sichere und effektive Entwässerung. Die flexible Höhenverstellbarkeit und die Belastungsklasse L 15 machen ihn vielseitig einsetzbar für verschiedene Anwendungen in Betonböden.

Produktspezifikation

• Hersteller-Warengruppe: WG Ablauftechnik
• Hersteller-Produktgruppe: Ultraflach - Serienartikel
• Hersteller-Artikelnummer: 54210.20
• Rohraußendurchmesser: 75
• Sandbeschichtet: nein
• Herausnehmbarer Geruchsverschluss: ja
• Geeignet für Betonboden: ja
• Sperrwasserhöhe: 50
• Material Bodenabfluss: rostfreier Stahl
• Material Gitter: rostfreier Stahl
• Richtung Auslass: vertikal
• Breite Gitter: 150
• Länge Gitter: 150
• Werkstoffgüte des Gitters: Edelstahl 304 (1.4301)
• Gitter arretierbar: nein
• Trinkwasserkonform nach UBA: Ja
