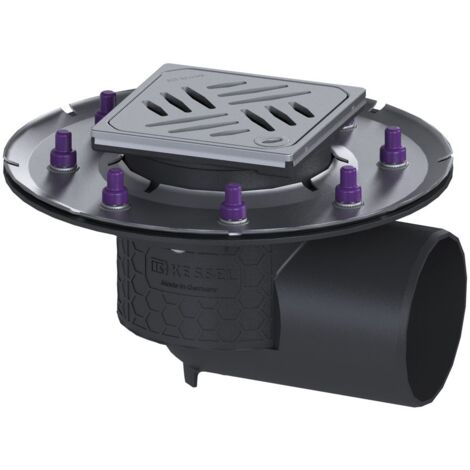

Kessel Bodenablauf Practicus Pressflansch DN 100 Designrost, seitlich

Kessel Practicus Bodenablauf Pressflansch DN 100, Designrost, Auslauf seitlich, höhenverstellbar

Der Kessel Practicus Bodenablauf mit Pressflansch DN 100 ist eine robuste Lösung für die Punktentwässerung in Boden- und Deckenbereichen. Ausgestattet mit einem Designrost aus Edelstahl und einem seitlichen Auslauf, bietet er eine teleskopisch höhenverstellbare Bauweise und erfüllt besondere Schallschutzanforderungen. Dieser Ablauf ist ideal für den Einsatz in Gebäuden, die eine zuverlässige und wasserdichte Entwässerungslösung mit hoher Belastbarkeit benötigen.

Wie ist der Kessel Practicus Bodenablauf konstruiert?

Der Boden-/Deckenablauf Practicus besteht aus robustem Kunststoff (PP) und ist mit einem Pressdichtungsflansch am Grundkörper ausgestattet, der die Ausbildung wasserdichter Abdichtungen ermöglicht. Er verfügt über einen herausnehmbaren Geruchsverschluss, eine Lippendichtung und eine Bauzeitschutzabdeckung. Das teleskopisch höhenverstellbare Aufsatzstück ist aus ABS gefertigt. Der waagrecht ausgeführte Auslaufstutzen ist für den Anschluss an SML-Rohre geeignet.

Welche Abdichtungs- und Schallschutzeigenschaften bietet der Ablauf?

Der Pressdichtungsflansch mit Bolzen und Schrauben aus Edelstahl dient dem Einklemmen oder Aufschweißen von Bitumen- und Polymerbitumenbahnen sowie Kunststoff- und Elastomer-Dichtungsbahnen. Für wasserdichte Abdichtungen dürfen nur vom Hersteller geprüfte Dichtungsbahnen verwendet werden. Die Sperrwasserhöhe beträgt 50 mm, was eine zuverlässige Geruchsabsperre sicherstellt. Zudem erfüllt der Ablauf besondere Schallschutzanforderungen gemäß den Messungen des Fraunhofer Instituts Stuttgart.

Welche Merkmale zeichnen den Designrost aus?

Der Bodenablauf ist mit einem hochwertigen Designrost ausgestattet, dessen Abdeckung und Rahmen aus Edelstahl 1.4301 (V2A) gefertigt sind. Die Oberfläche ist geschliffen und in silberner Farbe gehalten. Die Abdeckung hat eine Länge und Breite von 120 mm, der Rahmen misst 132 mm in Länge und Breite. Eine Lock & Lift Verriegelung sichert den Rost. Die Belastungsklasse L 15 nach EN 1253-1 und die Rutschhemmklassen R9 nach DIN 51130 sowie C nach DIN 51097 unterstreichen die Stabilität und Sicherheit des Rostes.

Welche Leistungsdaten bietet der Bodenablauf?

Der Kessel Practicus Bodenablauf bietet eine Ablaufleistung von 1,5 l/s bei einem Aufstau von 20 mm. Die Nennweite (DN) beträgt 100, mit einem Außendurchmesser (DA) von 110 mm. Das Produkt ist nachhaltig durch den Einsatz von Rezyklat-Material.

Technische Daten

• Nennweite (DN): 100
• Außendurchmesser (DA): 110 mm
• Ablaufleistung (bei 20 mm Aufstau): 1,5 l/s
• Sperrwasserhöhe: 50 mm
• Material Grundkörper: Kunststoff (PP)
• Material Abdeckung und Rahmen: Edelstahl 1.4301 (V2A)
• Belastungsklasse: L 15 (EN 1253-1)
• Rutschhemmklasse: R9 (DIN 51130), C (DIN 51097)
• Abdeckung Länge: 120 mm
• Abdeckung Breite: 120 mm

Der Kessel Practicus Bodenablauf mit Pressflansch DN 100 bietet eine zuverlässige und flexible Lösung für die Punktentwässerung. Mit einer Ablaufleistung von 1,5 l/s und einer Sperrwasserhöhe von 50 mm sorgt er für effiziente Entwässerung und Geruchsschutz. Das höhenverstellbare Aufsatzstück und der waagrechte Auslauf ermöglichen eine einfache Anpassung an die baulichen Gegebenheiten. Die robuste Konstruktion aus Kunststoff und Edelstahl sowie die Erfüllung von Schallschutzanforderungen machen ihn zu einer langlebigen Wahl.

Produktspezifikation

• Hersteller-Warengruppe: WG Ablauftechnik
• Hersteller-Produktgruppe: Ultraflach - Serienartikel
• Hersteller-Artikelnummer: 45119.63
• Rohraußendurchmesser: 110
• Sandbeschichtet: nein
• Herausnehmbarer Geruchsverschluss: ja
• Geeignet für Betonboden: ja
• Ablaufleistung: 1,5
• Sperrwasserhöhe: 50
• Material Bodenabfluss: Kunststoff
• Material Gitter: rostfreier Stahl
• Richtung Auslass: horizontal
• Breite Gitter: 132
• Länge Gitter: 132
• Nenndurchmesser: DN 100
• Werkstoffgüte des Gitters: Edelstahl 304 (1.4301)
• Gitter arretierbar: ja
