Allgemeine Beschreibung

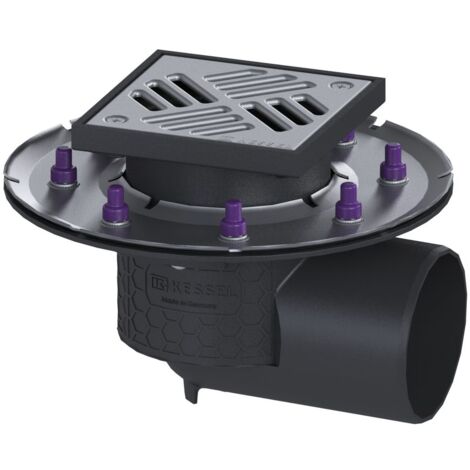

Der Kessel Practicus Bodenablauf mit Pressflansch DN 100 und Schlitzrost ist eine robuste Lösung für die Punktentwässerung in Boden- und Deckenbereichen. Dieser Bodenablauf aus Kunststoff verfügt über einen seitlichen Auslauf, einen herausnehmbaren Geruchsverschluss sowie ein teleskopisch höhenverstellbares Aufsatzstück aus ABS. Er ist ideal für den Einsatz in Betonböden und erfüllt besondere Schallschutzanforderungen gemäß den Messungen des Fraunhofer Instituts Stuttgart.Technische daten
- Nennweite (DN): 100
- Ablaufleistung: 1,6 l/s (mit 20 mm Aufstau)
- Sperrwasserhöhe: 50 mm
- Außendurchmesser (DA): 110 mm
- Material Grundkörper: PP
- Material Abdeckung: Edelstahl 1.4301 (V2A)
- Belastungsklasse: K 3 (EN 1253-1)
- Abdeckungsart: Schlitzrost
- Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück
- Rost Design: Kessel
- Gewicht netto: 2,8 kg
- Gewicht brutto: 3,43 kg
- Breite: 273 mm
- Länge: 273 mm
- Verpackungsmaß Breite: 300 mm
- Verpackungsmaß Höhe: 400 mm
- Verpackungsmaß Länge: 400 mm
Kompatibilität und Zubehör
- Geeignet für: Betonboden
- Anschluss Zu-/Auslaufstutzen: Der Auslaufstutzen ist für den Anschluss an SML-Rohre geeignet.
- Herausnehmbarer Geruchsverschluss: ja
Installation
Die Abdichtung am Aufsatzstück erfolgt über einen Anschlussrand. Der Grundkörper ist mit einem Pressdichtungsflansch versehen, der für die Ausbildung wasserdichter Abdichtungen geeignet ist. Dieser Pressflansch, ausgestattet mit Bolzen und Schrauben aus Edelstahl, dient dem Einklemmen oder Aufschweißen von Bitumen- und Polymerbitumenbahnen sowie Kunststoff- und Elastomer-Dichtungsbahnen. Für wasserdichte Abdichtungen dürfen ausschließlich vom Hersteller geprüfte Dichtungsbahnen verwendet werden.
Anwendung
Der Kessel Practicus Bodenablauf bietet eine zuverlässige und flexible Lösung für die Punktentwässerung. Mit seiner robusten Konstruktion aus PP und Edelstahl 1.4301, der hohen Ablaufleistung von 1,6 l/s sowie der teleskopisch höhenverstellbaren Bauweise erfüllt er anspruchsvolle Anforderungen an Funktionalität und Schallschutz. Die Kombination aus langlebigen Materialien und geprüften Abdichtungsmöglichkeiten macht ihn zu einer sicheren Wahl für den professionellen Einsatz.
Weitere Informationen
Der Bodenablauf entspricht der Norm EN 1253-1 und ist für eine Nennweite (DN) von 100 ausgelegt, mit einem Außendurchmesser (DA) von 110 mm. Die Belastungsklasse der Abdeckung ist K 3 gemäß EN 1253-1, was eine Nutzung in Bereichen mit mittlerer Belastung ermöglicht. Das Produkt erfüllt zudem besondere Schallschutzanforderungen, die durch Messungen des Fraunhofer Instituts Stuttgart bestätigt wurden. Durch den Einsatz von Rezyklat-Material im Grundkörper wird die Nachhaltigkeit des Produkts gefördert.
