Kessel Aqualift S Hebeanlage 100 Tronic GTF 1250 S1, freie Aufstellung

Kessel Aqualift S Hebeanlage 100 Tronic GTF 1250 S1, freie Aufstellung

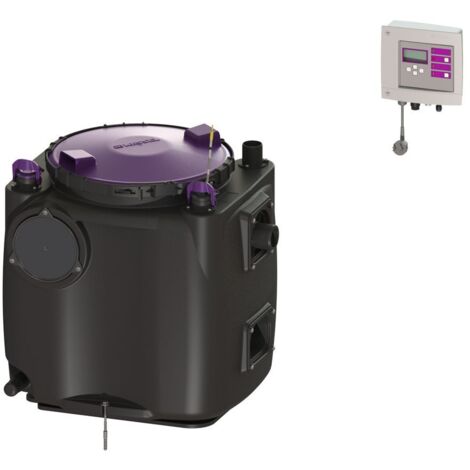

Die Kessel Aqualift S Hebeanlage 100 Tronic GTF 1250 S1 ist eine zuverlässige Lösung für die Entsorgung von fäkalienfreiem Abwasser. Diese Einzelanlage ist für die freie Aufstellung konzipiert und verfügt über eine überflutbare GTF 1250 Pumpe sowie ein Schaltgerät Comfort. Sie eignet sich ideal für Anwendungen, bei denen eine effiziente und sichere Abwasserentsorgung ohne Fäkalien erforderlich ist.

Welche Konstruktionsmerkmale zeichnen die Kessel Aqualift S Hebeanlage aus?

Die Hebeanlage ist mit einem Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) ausgestattet, der einen offenen Pumpenraum besitzt. Ein integrierter Rückflussverhinderer sorgt für zusätzliche Sicherheit. Die Konstruktion ist geruchsdicht und entspricht der Norm EN 12050-2. Einhandverschlüsse ermöglichen eine einfache Entnahme der integrierten Komponenten. Die Anlage wird vormontiert zur bauseitigen Endmontage geliefert, wobei Pumpen, Sensorik und Schaltgerät vor Ort anzuschließen sind.

Welche Leistung bietet die GTF 1250 Pumpe?

Die überflutbare GTF 1250 Pumpe arbeitet in Betriebsart S1 und bietet eine Leistung P1 von 1,3 kW sowie eine Leistung P2 von 0,8 kW. Die maximale Förderleistung beträgt 20 m³ pro Stunde bei einer maximalen Förderhöhe von 11 m. Ein Freistromrad ermöglicht einen freien Kugeldurchgang von 10 mm. Die Pumpe ist mit einem codierten Stecker ausgestattet, verfügt über eine Schutzart von IP 68 (3m) und ist für eine maximale Förderguttemperatur von 40 °C ausgelegt. Die Netzanschlussleitung der Pumpe hat eine Länge von 5 m.

Welche Funktionen bietet das Schaltgerät Comfort?

Das Schaltgerät Comfort steuert die Pumpe und ist mit einer Alarmmeldung ausgestattet. Es verfügt über einen Motorschutzschalter und eine pneumatische Niveauerfassung mittels Tauchrohr. Die Schutzart des Schaltgeräts ist IP 54. Es arbeitet mit einer Netzfrequenz von 50 Hz und einer Betriebsspannung von 230 V, angeschlossen über einen codierten Stecker. Eine Netzanschlussleitung von 1,4 m ist vorhanden. Das Schaltgerät bietet zudem eine GSM- und USB-Schnittstelle, eine Logbuchfunktion, eine mehrzeilige Displayanzeige, Batteriepufferung und ein Selbstdiagnosesystem (SDS). Die Warneinrichtung umfasst akustische und optische Meldungen.

Technische Daten

• Gewicht netto: 34,05 kg
• Länge: 670 mm
• Breite: 530 mm
• Höhe: 650 mm
• Nutzvolumen: 50 l
• Behältervolumen: 120,00 l
• Förderleistung max.: 20 m³/h
• Förderhöhe max.: 11 m
• Leistung P1: 1,3 kW
• Schutzart Pumpe: IP 68 (3m)

Die Kessel Aqualift S Hebeanlage 100 Tronic GTF 1250 S1 bietet eine leistungsstarke und zuverlässige Lösung für die Entsorgung von fäkalienfreiem Abwasser. Mit einer maximalen Förderleistung von 20 m³/h und einer Leistung P1 von 1,3 kW ist sie für anspruchsvolle Anwendungen geeignet. Die robuste Konstruktion und das intelligente Schaltgerät Comfort stellen eine effiziente und sichere Funktion der Hebeanlage sicher.

Lieferumfang

• 1x Kessel Aqualift S Hebeanlage 100 Tronic
• 1x Pumpe GTF 1250
• 1x Schaltgerät Comfort

Produktspezifikation

• Hersteller-Warengruppe: WG Pumpentechnik
• Hersteller-Produktgruppe: Aqualift S Unterflur - Serienartikel
• Hersteller-Artikelnummer: 28514
• Nennstrom: 5,4
• Baulänge: 530
• Bauhöhe: 650
• Behältervolumen: 120
• Kabellänge: 5
• Max. Volumenstrom: 20
• Max. Förderhöhe: 11
• Mit Entlüftung: ja
• Drehzahl: 2700
• Umgebungstemperatur: 0 - 50
• Elektrischer Anschluss: Anschlusskabel mit Stecker
• Bemessungsspannung: 207 - 253
• Explosionsgeschützt: nein
• Frequenz: 50 Hz
• Schutzart (IP): IP68
• Mit Kommunikationsschnittstelle RS-232: ja
• Mit Kommunikationsschnittstelle RS-485: nein
• Geeignet für Außeneinsatz: nein
• Aufgenommene Motorleistung (P1) pro Motor: 1,3
• Motorausgangsleistung (P2): 0,8
• Kommunikation: vorbereitet
• Nennbetriebsart: S1
• Unterstützt Protokoll für Modbus RTU: nein
• Mit Schneidwerk: nein
• Isolationsklasse nach IEC: F
• Max. Partikelgröße: 10
• Anzahl der Pumpen: 1
• Aufstellung hinter dem WC: nein
• Mediumtemperatur (Dauerbetrieb): 40
• Geeignet für Fäkalien: nein
• Mit Rückschlagklappe: ja
• Anschluss Einlassseite: Rohrende
• Nenndurchmesser, Anschluss Einlassseite: DN 100
• Nenndurchmesser, Anschluss Auslassseite: DN 50
• Rohraußendurchmesser, Anschluss Auslassseite: 63
• Trinkwasserkonform nach UBA: Ja
