Allgemeine Beschreibung

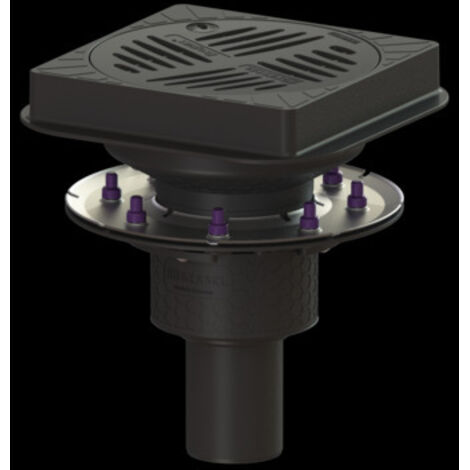

Der Kessel Parkdeckablauf Ecoguss DN 70 eckig mit Pressdichtungsflansch dient der Punktentwässerung und ist mit einem Schlammeimer ausgestattet. Der recyclingfähige Verbundwerkstoff Ecoguss ist temperaturbeständig und besitzt eine dauerhaft korrosionsfreie Oberfläche. Der Auslaufstutzen ist für den Anschluss an SML-Rohre geeignet. Ein Potentialausgleich ist nicht erforderlich, jedoch besteht eine Anschlussmöglichkeit für einen Potentialausgleich.Technische daten
- Nennweite (DN): 70
- Außendurchmesser (DA): 78 mm
- Ablaufleistung (l/s) mit 20 mm Aufstau: 4,5
- Gewicht netto: 5,59 kg
- Gewicht brutto: 6,58 kg
- Durchmesser: 290 mm
- Aussparungsmaß Breite: 300 mm
- Aussparungsmaß Länge: 300 mm
- Länge: 290 mm
- Breite: 290 mm
- Verpackungsmaß Länge: 588 mm
- Verpackungsmaß Breite: 388 mm
- Verpackungsmaß Höhe: 400 mm
- Abdeckungsart: Schlitzrost rund
- Abdeckung Material: Ecoguss
- Abdeckung Farbe: schwarz
- Abdeckung Breite: 234 mm
- Abdeckung Länge: 234 mm
- Rahmen Material: Ecoguss
- Rahmen Breite: 247 mm
- Rahmen Länge: 247 mm
- Belastungsklasse: B 125 (EN 124)
Kompatibilität und Zubehör
- Geeignet für Bitumen- und Polymerbitumenbahnen sowie Kunststoff- und Elastomer-Dichtungsbahnen
- Schlammeimer: ja
Installation
- Der Pressdichtungsflansch mit Bolzen und Schrauben aus Edelstahl dient dem Einklemmen oder Aufschweißen der Dichtungsbahnen.
- Für wasserdichte Abdichtungen dürfen nur vom Hersteller geprüfte Dichtungsbahnen verwendet werden.
Anwendung
Der Parkdeckablauf ist ideal für die Punktentwässerung in Parkdecks und anderen Bereichen, wo eine effektive Wasserableitung erforderlich ist.
Weitere Informationen
- Temperaturbeständigkeit: kurzfristig beflammbar von 100 bis zu 400 Grad Celsius
