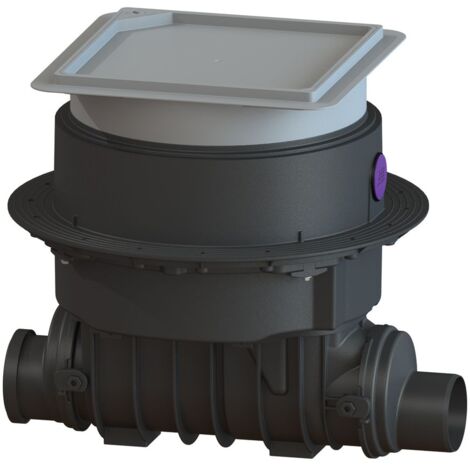

Kessel Reinigungsrohr Controlfix DN 100 Bodenplatte, befliesbar

Kessel Controlfix Reinigungsrohr DN 100, Bodenplatte befliesbar

Das Kessel Controlfix Reinigungsrohr DN 100 mit befliesbarer Bodenplatte ist ein Premium-Zugangselement für fäkalienhaltiges und fäkalienfreies Abwasser. Es ermöglicht einen komfortablen Zugang zu Abwasserleitungen für Revisions- und Wartungsarbeiten und ist für den Einbau in Bodenplatten konzipiert. Durch das modulare KESSEL-Baukastensystem kann es flexibel zu Rückstauverschlüssen oder Rückstaupumpanlagen umgerüstet werden.

Wie unterstützt das Controlfix Reinigungsrohr die Wartung von Abwasserleitungen?

Das Reinigungsrohr ermöglicht einen bequemen und sicheren Zugang zu Abwasserleitungen, was Revisions- und Wartungsarbeiten erleichtert. Es ist installationsfertig und kann durch das modulare KESSEL-Baukastensystem problemlos mit Premium-Rückstauverschlüssen wie Staufix SWA, Staufix FKA oder der Rückstaupumpanlage Pumpfix F kombiniert werden. Die Verriegelung erfolgt über das Lock & Lift-System, das eine sichere und einfache Handhabung ermöglicht.

Welche baulichen Eigenschaften und Maße hat das Reinigungsrohr?

Das Reinigungsrohr hat eine Nennweite von DN 100 und einen Rohraußendurchmesser von 110 mm. Es ist für den Einbau in Bodenplatten vorgesehen und besitzt ein teleskopisches Aufsatzstück, das eine Einbautiefe von 516 bis 669 mm ermöglicht. Die Abmessungen betragen 486 mm in der Länge und 590 mm in der Breite. Das Aussparungsmaß für die Bodenplatte liegt bei 750 mm in Breite und Länge, mit einem Gefällesprung von 9 mm. Eine Grundwasserbeständigkeit ab der Unterkante des Bodenteils von 3000 mm ist gegeben.

Wie ist die Abdeckung des Reinigungsrohrs gestaltet?

Die Abdeckung besteht aus Kunststoff und ist befliesbar, was eine optisch ansprechende Integration in Bodenbeläge ermöglicht. Die Abdeckplatte misst 366 mm in Breite und Länge und ist für eine maximale Bodenbelaghöhe von 16 mm ausgelegt. Die Abdeckung ist tagwasserdicht und entspricht der Belastungsklasse K 3 nach EN 1253-1.

Technische Daten

• Nennweite: DN 100
• Rohraußendurchmesser: 110 mm
• Einbautiefe: 516 - 669 mm
• Länge: 486 mm
• Breite: 590 mm
• Abdeckung Breite: 366 mm
• Abdeckung Länge: 366 mm
• Belastungsklasse: K 3 (EN 1253-1)
• Dichtheit: tagwasserdicht
• Bodenbelaghöhe max.: 16 mm

Das Kessel Controlfix Reinigungsrohr DN 100 mit befliesbarer Bodenplatte bietet eine zuverlässige und flexible Lösung für den Zugang zu Abwasserleitungen. Mit seiner robusten Bauweise, der höhenverstellbaren Konstruktion und der belastbaren, tagwasserdichten Abdeckung erfüllt es die Anforderungen an eine moderne und wartungsfreundliche Installation in Bodenplatten.

Produktspezifikation

• Hersteller-Warengruppe: WG Rückstauverschlüsse
• Hersteller-Produktgruppe: Staufix SWA - Serienartikel
• Hersteller-Artikelnummer: 80100X
• Länge: 486
• Rohraußendurchmesser: 110
• Nenndurchmesser: DN 100
• Trinkwasserkonform nach UBA: Ja
