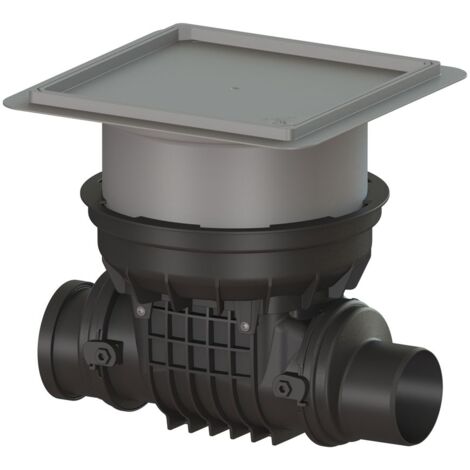

Kessel Staufix Reinigungsrohr DN 125, Bodenplatte befliesbar

Kessel Staufix Reinigungsrohr DN 125, Bodenplatte befliesbar

Das Kessel Reinigungsrohr Staufix DN 125 mit befliesbarer Bodenplatte ist ein installationsfertiges System für den Einbau in Bodenplatten. Es eignet sich für fäkalienhaltiges und fäkalienfreies Abwasser und bietet durch die Verriegelung Lock & Lift einen sicheren und komfortablen Zugang zu Abwasserleitungen für Revisions- und Wartungsarbeiten. Das modulare KESSEL-Baukastensystem ermöglicht eine flexible Erweiterung bestehender Anlagen, beispielsweise um zusätzliche Klappen oder einen Notverschluss.

Wie unterstützt das Reinigungsrohr die Wartung von Abwasserleitungen?

Das Reinigungsrohr Staufix DN 125 erleichtert den Zugang zu Abwasserleitungen für Revisions- und Wartungsarbeiten. Es ist für fäkalienhaltiges und fäkalienfreies Abwasser geeignet. Die befliesbare Abdeckplatte mit der Verriegelung Lock & Lift sorgt für eine sichere Handhabung. Durch das modulare KESSEL-Baukastensystem können bestehende Anlagen flexibel um bis zu zwei Klappen und einen Notverschluss ergänzt oder zum Rückstauverschluss StaufixControl umgerüstet werden.

Welche baulichen Eigenschaften und Maße zeichnen das Reinigungsrohr aus?

Das Reinigungsrohr ist in schwarzer Farbe gehalten und für den Einbau in die Bodenplatte vorgesehen. Es wird installationsfertig ausgeliefert, wobei die Verbindungsteile bauseits anzuschließen sind. Ein teleskopisches Aufsatzstück ermöglicht eine Höhenverstellbarkeit mit einer Einbautiefe von 341 bis 464 mm. Die Nennweite beträgt DN 125 und der Rohraußendurchmesser 125 mm. Die Länge des Bodenteils beträgt 511 mm und die Breite 444 mm. Der Gefällesprung liegt bei 8 mm und die Grundwasserbeständigkeit ab Unterkante Bodenteil beträgt 3 mm. Das Aussparungsmaß für die Bodenplatte beträgt 750 mm in Breite und Länge.

Welche Merkmale besitzt die befliesbare Abdeckplatte?

Die Abdeckplatte ist aus Kunststoff gefertigt und befliesbar, mit einer Größe von 366 mm mal 366 mm. Sie ist für eine maximale Bodenbelaghöhe von 18 mm ausgelegt. Die Verriegelung erfolgt über das Lock & Lift-System, das eine einfache und sichere Bedienung ermöglicht. Die Abdeckung ist tagwasserdicht und entspricht der Belastungsklasse K 3 gemäß EN 1253-1, was eine Nutzung in Bereichen mit mittlerer Belastung erlaubt.

Technische Daten

• Nennweite (DN): 125
• Rohraußendurchmesser: 125 mm
• Abwasserart: fäkalienhaltig und fäkalienfrei
• Einbausituation: Einbau in die Bodenplatte
• Einbautiefe: 341 - 464 mm
• Länge: 511 mm
• Breite: 444 mm
• Belastungsklasse: K 3 (EN 1253-1)
• Dichtheit: tagwasserdicht
• Abdeckungsart: befliesbare Abdeckplatte

Das Kessel Reinigungsrohr Staufix DN 125 mit befliesbarer Bodenplatte bietet eine zuverlässige und flexible Lösung für den Zugang zu Abwasserleitungen. Mit seiner robusten Konstruktion, der teleskopischen Höhenverstellbarkeit und der sicheren Lock & Lift-Verriegelung ist es für den Einbau in Bodenplatten geeignet und unterstützt Wartungsarbeiten effizient. Die Belastungsklasse K 3 und die tagwasserdichte Abdeckung sorgen für eine sichere Nutzung auch in beanspruchten Bereichen, während die modulare Erweiterbarkeit die Anpassungsfähigkeit des Systems unterstreicht.

Produktspezifikation

• Hersteller-Warengruppe: WG Rückstauverschlüsse
• Hersteller-Produktgruppe: Typ 2, NW 90-200 inkl. Rattenschutz - Se
• Hersteller-Artikelnummer: 700125.10X
• Länge: 511
• Rohraußendurchmesser: 125
• Nenndurchmesser: DN 125
• Trinkwasserkonform nach UBA: Ja
