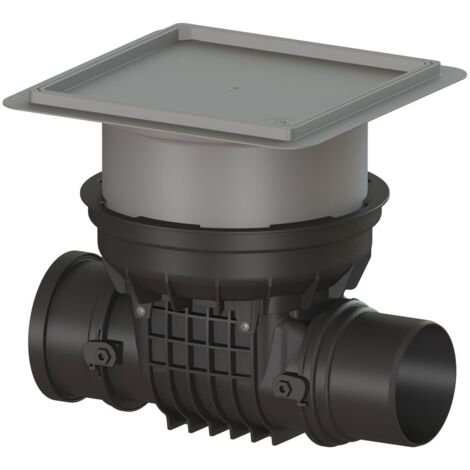

Kessel Staufix Reinigungsrohr DN 150, Bodenplatte befliesbar

Kessel Staufix Reinigungsrohr DN 150, Bodenplatte befliesbar

Das Kessel Staufix Reinigungsrohr DN 150 mit befliesbarer Bodenplatte ist eine installationsfertige Lösung für den Einbau in Bodenplatten. Es ermöglicht einen komfortablen Zugang zu Abwasserleitungen für Revisions- und Wartungsarbeiten und ist sowohl für fäkalienhaltiges als auch fäkalienfreies Abwasser geeignet. Die sichere Verriegelung erfolgt über das Lock & Lift-System.

Welche Vorteile bietet das Reinigungsrohr für die Abwasserwartung?

Das Reinigungsrohr von Kessel bietet einen einfachen und sicheren Zugang zu Abwasserleitungen, was für Revisions- und Wartungsarbeiten unerlässlich ist. Es ist vielseitig einsetzbar, da es sowohl für fäkalienhaltiges als auch für fäkalienfreies Abwasser geeignet ist. Durch das modulare KESSEL-Baukastensystem können bestehende Anlagen flexibel erweitert werden, beispielsweise um bis zu zwei Klappen und einen Notverschluss oder zur Umrüstung zum Rückstauverschluss StaufixControl.

Welche Besonderheiten sind beim Einbau und den Abmessungen zu beachten?

Das Reinigungsrohr ist speziell für den Einbau in die Bodenplatte konzipiert und wird installationsfertig geliefert, wobei Verbindungsteile bauseits anzuschließen sind. Es bietet eine variable Einbautiefe von 341 mm bis 464 mm, die durch ein teleskopisches Aufsatzstück für die Höhenverstellbarkeit angepasst werden kann. Die Grundwasserbeständigkeit ab Unterkante Bodenteil beträgt 3 mm. Ein Gefällesprung von 8 mm ist ebenfalls gegeben. Das Aussparungsmaß für die Bodenplatte beträgt 750 mm in Breite und Länge. Das Reinigungsrohr selbst hat eine Länge von 523 mm und eine Breite von 444 mm.

Wie ist die befliesbare Abdeckplatte beschaffen?

Die befliesbare Abdeckplatte des Reinigungsrohrs besteht aus robustem Kunststoff und ermöglicht eine nahtlose Integration in den Bodenbelag. Sie ist mit einer Verriegelung vom Typ Lock & Lift ausgestattet, die eine sichere und einfache Handhabung ermöglicht. Die Abdeckung erfüllt die Belastungsklasse K 3 (EN 1253-1) und ist tagwasserdicht, was sie widerstandsfähig gegenüber äußeren Einflüssen macht. Die maximale Bodenbelaghöhe beträgt 18 mm. Die Abdeckung hat eine Breite von 366 mm und eine Länge von 366 mm.

Technische Daten

• Nennweite (DN): 150
• Außendurchmesser (DA): 160 mm
• Abwasserart: fäkalienhaltig und fäkalienfrei
• Einbausituation: Einbau in die Bodenplatte
• Einbautiefe: 341 - 464 mm
• Belastungsklasse: K 3 (EN 1253-1)
• Dichtheit: tagwasserdicht
• Bodenbelaghöhe max.: 18 mm
• Gewicht netto: 7,6 kg
• Abdeckungsart: befliesbare Abdeckplatte
• Verriegelung: Lock & Lift

Das Kessel Staufix Reinigungsrohr DN 150 ist eine robuste und flexible Lösung für den komfortablen Zugang zu Abwasserleitungen. Mit seiner befliesbaren Abdeckplatte der Belastungsklasse K 3 (EN 1253-1), der variablen Einbautiefe von 341 mm bis 464 mm und der sicheren Lock & Lift-Verriegelung ist es optimal für den Einbau in Bodenplatten geeignet und unterstützt effiziente Wartungsarbeiten.

Produktspezifikation

• Hersteller-Warengruppe: WG Rückstauverschlüsse
• Hersteller-Produktgruppe: Typ 2, NW 90-200 inkl. Rattenschutz - Se
• Hersteller-Artikelnummer: 700150.10X
• Länge: 523
• Rohraußendurchmesser: 160
• Nenndurchmesser: DN 150
• Trinkwasserkonform nach UBA: Ja
