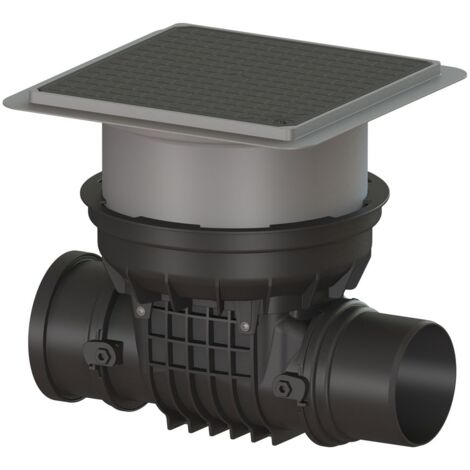

Kessel Staufix Rückstauverschluss DN 150 Typ 1, Bodenplatte Schwarz

Kessel Staufix Rückstauverschluss DN 150 Typ 1, Bodenplatte Schwarz

Der Kessel Staufix Rückstauverschluss DN 150 Typ 1 mit Bodenplatte in Schwarz ist ein installationsfertiges System zum Schutz vor Rückstau von fäkalienfreiem Abwasser. Er ist für den Einbau in Bodenplatten konzipiert und eignet sich für Anwendungen über Wasser. Die mechanische Rückstauklappe schließt bei Rückstau selbsttätig und dient gleichzeitig als handverriegelbarer Notverschluss.

Wie funktioniert der Rückstauverschluss Staufix?

Der Rückstauverschluss ist mit einer mechanischen Klappe ausgestattet, die bei Rückstau automatisch schließt, um das Zurückfließen von Abwasser zu verhindern. Zusätzlich dient die Klappe als handverriegelbarer Notverschluss, der bei Bedarf manuell geschlossen werden kann. Das modulare KESSEL-Baukastensystem ermöglicht eine einfache Erweiterung bestehender Anlagen um eine zweite Klappe oder eine Umrüstung zum StaufixControl-System.

Für welche Abwasserarten und Einbausituationen ist das Produkt geeignet?

Dieser Rückstauverschluss ist speziell für fäkalienfreies Abwasser ausgelegt und darf nicht für fäkalienhaltiges Abwasser verwendet werden. Er ist für den Einbau in Bodenplatten vorgesehen und bietet Schutz vor Rückstau vom Typ 1. Die Konstruktion entspricht der Norm EN 13564 und ist installationsfertig, wobei die Verbindungsteile bauseits anzuschließen sind. Eine Notstromversorgung ist nicht vorhanden.

Welche baulichen Merkmale und Abmessungen hat der Rückstauverschluss?

Das Gerät hat eine Nennweite von DN 150 und einen Außendurchmesser von 160 mm. Die Länge beträgt 523 mm und die Breite 444 mm. Die Einbautiefe ist teleskopisch verstellbar zwischen 341 und 464 mm. Das Aussparungsmaß für die Bodenplatte liegt bei 750 mm in Breite und Länge. Das Nettogewicht beträgt 8,4 kg. Der Gefällesprung beträgt 8 mm, und die Grundwasserbeständigkeit ab Unterkante Bodenteil ist 3 mm. Die Montageart ist für Kunststoffrohre geeignet.

Wie ist die Abdeckung gestaltet und welche Eigenschaften hat sie?

Die Abdeckung besteht aus schwarzem Kunststoff und ist als Abdeckplatte ausgeführt. Sie hat eine Breite von 366 mm und eine Länge von 366 mm. Die Verriegelung erfolgt über das Lock & Lift-System, das eine einfache und sichere Handhabung ermöglicht. Die Abdeckung ist tagwasserdicht und entspricht der Belastungsklasse L 15 gemäß EN 1253-1.

Technische Daten

• Nennweite (DN): 150
• Außendurchmesser (DA): 160 mm
• Anzahl der Rückstausicherungen: 1
• Abwasserart: fäkalienfrei
• Einbausituation: Bodenplatte
• Einbautiefe: 341 - 464 mm (teleskopisch verstellbar)
• Belastungsklasse: L 15 (EN 1253-1)
• Dichtheit: tagwasserdicht
• Gewicht netto: 8,4 kg
• Grundwasserbeständigkeit ab Unterkante Bodenteil: 3 mm

Der Kessel Staufix Rückstauverschluss DN 150 Typ 1 bietet zuverlässigen Schutz vor Rückstau von fäkalienfreiem Abwasser. Mit seiner robusten Bauweise für den Einbau in Bodenplatten, der mechanischen Klappe mit Notverschlussfunktion und der tagwasserdichten Abdeckplatte mit Lock & Lift-Verriegelung stellt er eine sichere und wartungsfreundliche Lösung dar. Die Nennweite von DN 150 und die Belastungsklasse L 15 unterstreichen die technische Qualität dieses Systems.

Produktspezifikation

• Hersteller-Warengruppe: WG Rückstauverschlüsse
• Hersteller-Produktgruppe: Typ 2, NW 90-200 inkl. Rattenschutz - Se
• Hersteller-Artikelnummer: 720150.10S
• Montageart: Kunststoffrohr
• Einsatzbereich: über Wasser
• Rohraußendurchmesser: 160
• Anzahl der unabhängigen Rückstausicherungen: 1
• Mit Notstromversorgung: nein
• Nenndurchmesser: DN 150
• Geeignet für fäkalienhaltiges Abwasser nach DIN 1986-100: nein
• Trinkwasserkonform nach UBA: Ja
