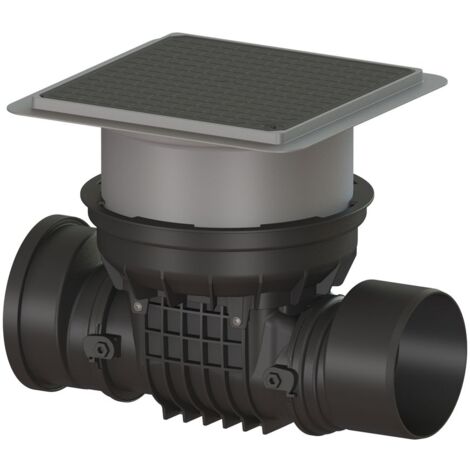

Kessel Staufix Rückstauverschluss DN 200 Typ 1, Bodenplatte Schwarz

Kessel Staufix Rückstauverschluss DN 200 Typ 1, Bodenplatte Schwarz

Der Kessel Staufix Rückstauverschluss DN 200 Typ 1 in Schwarz ist eine zuverlässige Lösung für fäkalienfreies Abwasser. Er ist speziell für den Einbau in die Bodenplatte konzipiert und verfügt über eine mechanische Rückstauklappe sowie einen handverriegelbaren Notverschluss. Mit der Nennweite DN 200 und dem Außendurchmesser von 200 mm, dessen Hydraulik einer DN 150 entspricht, bietet dieser Rückstauverschluss effektiven Schutz vor Rückstau.

Wie schützt der Kessel Staufix vor Rückstau?

Der Rückstauverschluss ist mit einer mechanischen Klappe ausgestattet, die bei Rückstau selbsttätig schließt und so das Zurückfließen von Abwasser verhindert. Zusätzlich dient diese Klappe als handverriegelbarer Notverschluss, der bei Bedarf manuell aktiviert werden kann. Dies bietet eine doppelte Sicherheit gegen eindringendes Abwasser und schützt zuverlässig vor Überschwemmungen.

Welche Flexibilität bietet das modulare KESSEL-System?

Das modulare KESSEL-Baukastensystem ermöglicht eine hohe Flexibilität bei der Anpassung an bestehende Anlagen. Es können problemlos eine zweite Klappe ergänzt oder bestehende Systeme zum Rückstauverschluss StaufixControl umgerüstet werden. Dies sichert die Anpassungsfähigkeit an zukünftige Anforderungen und bietet eine langfristige Investitionssicherheit.

Wie erfolgt die Installation und welche Abmessungen sind zu beachten?

Der Rückstauverschluss ist für den Einbau in die Bodenplatte vorgesehen und wird installationsfertig geliefert, wobei die Verbindungsteile bauseits anzuschließen sind. Er ist für Kunststoffrohre geeignet. Die Einbautiefe ist dank eines teleskopischen Aufsatzstücks von 341 mm bis 464 mm höhenverstellbar. Ein Gefällesprung von 8 mm ist vorgesehen, um den Abfluss zu optimieren. Die Grundwasserbeständigkeit beginnt ab 3 mm unterhalb der Unterkante des Bodenteils. Die Aussparungsmaße für die Installation betragen 750 mm in Breite und Länge. Das Gerät selbst hat eine Länge von 586 mm und eine Breite von 444 mm bei einem Nettogewicht von 8,8 kg.

Welche Merkmale weist die Abdeckung auf?

Die schwarze Abdeckplatte aus Kunststoff ist mit der Lock & Lift Verriegelung ausgestattet, die eine sichere und einfache Handhabung ermöglicht. Mit Abmessungen von 366 mm in Breite und Länge ist die Abdeckung tagwasserdicht und entspricht der Belastungsklasse L 15 nach EN 1253-1.

Technische Daten

• Nennweite (DN): 200
• Außendurchmesser (DA): 200 mm
• Hydraulische Nennweite: DN 150
• Rückstauschutz: Typ 1
• Abwasserart: fäkalienfrei
• Einbausituation: Einbau in die Bodenplatte
• Mechanische Rückstauklappen: 1
• Belastungsklasse: L 15 (EN 1253-1)
• Einbautiefe: 341 - 464 mm
• Gewicht netto: 8,8 kg

Der Kessel Staufix Rückstauverschluss DN 200 Typ 1 bietet eine effektive und flexible Lösung für den Schutz vor Rückstau bei fäkalienfreiem Abwasser. Mit seiner mechanischen Rückstauklappe, dem handverriegelbaren Notverschluss und der robusten Abdeckplatte der Belastungsklasse L 15 ist er eine sichere Wahl für den Einbau in die Bodenplatte. Die Nennweite von DN 200 und die Möglichkeit der Höhenverstellung unterstreichen die Anpassungsfähigkeit dieses Systems.

Produktspezifikation

• Hersteller-Warengruppe: WG Rückstauverschlüsse
• Hersteller-Produktgruppe: Typ 2, NW 90-200 inkl. Rattenschutz - Se
• Hersteller-Artikelnummer: 720200.10S
• Montageart: Kunststoffrohr
• Einsatzbereich: über Wasser
• Rohraußendurchmesser: 200
• Anzahl der unabhängigen Rückstausicherungen: 1
• Mit Notstromversorgung: nein
• Nenndurchmesser: DN 200
• Geeignet für fäkalienhaltiges Abwasser nach DIN 1986-100: nein
• Trinkwasserkonform nach UBA: Ja
