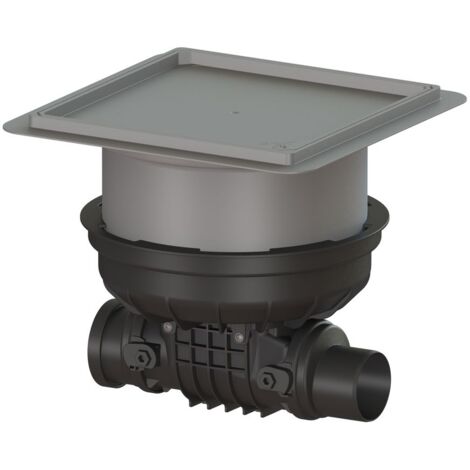

KESSEL 720090.10X Rückstauverschluss Staufix

Der
Rückstauverschluss für
fäkalienfreies Abwasser ist mit
einer mechanischen Klappe
ausgestattet, die bei Rückstau
selbsttätig schließt und
gleichzeitig als handverriegelbarer
Notverschluss dient. Durch das
modulare KESSEL-Baukastensystem
können bestehende Anlagen
problemlos um eine zweite Klappe
ergänzt oder zum Rückstauverschluss
StaufixControl umgerüstet werden.

Ausführung
Notverschluss: ja
Mechanische Rückstauklappen: 1

Allgemeine Merkmale
Farbe: schwarz
Norm: EN 13564
Nennweite -DN-: 90
Außendurchmesser -DA-: 90 mm
Abwasserart: fäkalienfrei
Einbausituation: Einbau in die
Bodenplatte
Auslieferungszustand:
installationsfertig
-Verbindungsteile sind bauseits
anzuschließen-
Rückstauschutz: Typ 1

Abmessungen
Gewicht netto: 5,9 kg
Gewicht brutto: 8,5 kg
Grundwasserbeständigkeit ab
Unterkante Bodenteil: 3000 mm
Aussparungsmaß Breite: 750 mm
Aussparungsmaß Länge: 750 mm
Gefällesprung: 8 mm
Einbautiefe: 287 - 410 mm
Art der Höhenverstellbarkeit:
teleskopisches Aufsatzstück
Breite: 444 mm
Länge: 444 mm
Verpackungsmaß Breite: 486 mm
Verpackungsmaß Höhe: 496 mm
Verpackungsmaß Länge: 586 mm

Abdeckungsmerkmale
Abdeckungsart: befliesbare
Abdeckplatte
Abdeckung Material: Kunststoff
Abdeckung Breite: 366 mm
Abdeckung Länge: 366 mm
Verriegelung: Lock & Lift
Belastungsklasse: K 3 -EN 1253-1-
Dichtheit: tagwasserdicht
Bodenbelaghöhe max.: 16 mm
