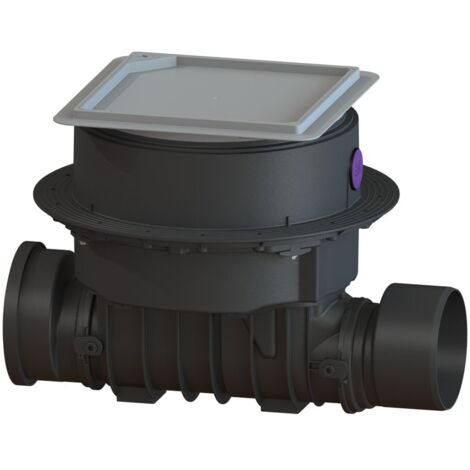

KESSEL 73200.10X Rückstauverschluss Staufix SWA

Der
Premium-Rückstauverschluss für
fäkalienfreies Abwasser ist mit
zwei mechanischen Klappen
ausgestattet, die bei Rückstau
selbsttätig schließen. Eine Klappe
dient gleichzeitig als
handverriegelbarer Notverschluss.
Durch das modulare
KESSEL-Baukastensystem können
bestehende Anlagen problemlos zum
Premium-Rückstauverschluss Staufix
FKA oder zur Rückstaupumpanlage
Pumpfix F umgerüstet werden.

Ausführung
Notverschluss: ja
Mechanische Rückstauklappen: 2

Allgemeine Merkmale
Farbe: schwarz
Norm: EN 13564
Nennweite -DN-: 200
Außendurchmesser -DA-: 200 mm
Hinweis Nennweite: Hydraulik
entspricht DN 150
Abwasserart: fäkalienfrei
Einbausituation: Einbau in die
Bodenplatte
Auslieferungszustand:
installationsfertig
-Verbindungsteile sind bauseits
anzuschließen-
Rückstauschutz: Typ 2

Abmessungen
Gewicht netto: 14 kg
Gewicht brutto: 19,5 kg
Grundwasserbeständigkeit ab
Unterkante Bodenteil: 3000 mm
Aussparungsmaß Breite: 750 mm
Aussparungsmaß Länge: 750 mm
Gefällesprung: 9 mm
Einbautiefe: 516 - 669 mm
Art der Höhenverstellbarkeit:
teleskopisches Aufsatzstück
Breite: 590 mm
Länge: 720 mm
Verpackungsmaß Breite: 590 mm
Verpackungsmaß Höhe: 348 mm
Verpackungsmaß Länge: 720,5 mm

Behälter/Grundkörper
Stutzen Ausführung: inklusive
Spitzende und Muffe

Abdeckungsmerkmale
Abdeckungsart: befliesbare
Abdeckplatte
Abdeckung Material: Kunststoff
Abdeckung Breite: 366 mm
Abdeckung Länge: 366 mm
Verriegelung: Lock & Lift
Belastungsklasse: K 3 -EN 1253-1-
Dichtheit: tagwasserdicht
Bodenbelaghöhe max.: 16 mm
