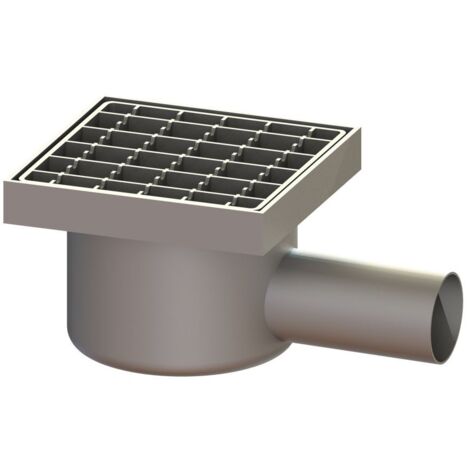

Kessel Sanierungsablauf Ferrofix DN 50, Gitterrost Klasse L15, Auslauf seitlich

Kessel Sanierungsablauf Ferrofix DN 50, Gitterrost Klasse L15, Auslauf seitlich

Der Kessel Sanierungsablauf Ferrofix DN 50 ist eine hochwertige Lösung für die Bodenentwässerung, gefertigt aus robustem Edelstahl 1.4301 (V2A). Er verfügt über einen seitlichen Auslauf, einen herausnehmbaren Geruchsverschluss und einen Gitterrost der Belastungsklasse L15. Dieser Ablauf ist ideal für Sanierungsprojekte, insbesondere in Betonböden, und bietet eine zuverlässige Ablaufleistung.

Wie ist der Sanierungsablauf Ferrofix aufgebaut?

Der Sanierungsablauf Ferrofix ist aus langlebigem Edelstahl 1.4301 (V2A) gefertigt und für eine Nennweite von DN 50 ausgelegt. Er besitzt einen waagerecht angeordneten Stutzen und einen seitlichen Auslauf. Die Abdichtung am Aufsatzstück erfolgt über einen Anschlussrand, der eine sichere Verbindung ermöglicht. Die maximale Bauhöhe beträgt 107 mm.

Welche Eigenschaften hat der Gitterrost?

Die Abdeckung besteht aus einem unverriegelten Gitterrost aus Edelstahl 1.4301 (V2A) mit den Maßen 138 mm x 138 mm. Der zugehörige Rahmen misst 148 mm in Länge und Breite. Der Gitterrost entspricht der Belastungsklasse L15 nach EN 1253-1, wodurch er für leichte Belastungen geeignet ist. Das Gitter ist nicht arretierbar und bietet eine korrosionsbeständige Oberfläche.

Welche Funktion erfüllt der Geruchsverschluss und wie hoch ist die Ablaufleistung?

Der Sanierungsablauf ist mit einem herausnehmbaren Geruchsverschluss ausgestattet, der das Eindringen von Gerüchen aus dem Abwassersystem verhindert. Die Sperrwasserhöhe beträgt 50 mm, was einen zuverlässigen Schutz gegen Geruchsbelästigung bietet und gleichzeitig eine einfache Reinigung ermöglicht. Die Ablaufleistung beträgt 0,8 Liter pro Sekunde bei einem Aufstau von 20 mm.

Für welche Anwendungen ist der Ablauf geeignet?

Dieser Sanierungsablauf ist speziell für den Einsatz in Betonböden konzipiert und eignet sich für Bereiche mit geringer bis mittlerer Beanspruchung. Die waagerechte Ausführung des Stutzens und der seitliche Auslauf ermöglichen eine flexible Installation in verschiedenen Umgebungen.

Technische Daten

• Nennweite (DN): 50
• Material Grundkörper: Edelstahl 1.4301 (V2A)
• Material Gitterrost: Edelstahl 1.4301 (V2A)
• Belastungsklasse: L15 (EN 1253-1)
• Ablaufleistung: 0,8 l/s bei 20 mm Aufstau
• Sperrwasserhöhe: 50 mm
• Abdeckung Maße (L x B): 138 mm x 138 mm
• Rahmen Maße (L x B): 148 mm x 148 mm
• Bauhöhe max.: 107 mm
• Gewicht netto: 1 kg

Der Kessel Sanierungsablauf Ferrofix DN 50 bietet eine zuverlässige und langlebige Lösung für die Bodenentwässerung in Sanierungsprojekten. Seine Konstruktion aus hochwertigem Edelstahl 1.4301 (V2A), der seitliche Auslauf und der herausnehmbare Geruchsverschluss unterstreichen die Funktionalität und Wartungsfreundlichkeit. Mit einer Ablaufleistung von 0,8 l/s und der Belastungsklasse L15 ist dieser Ablauf eine robuste Wahl für verschiedene Anwendungen.

Produktspezifikation

• Hersteller-Warengruppe: WG Ablauftechnik
• Hersteller-Produktgruppe: IL Ferrofix Ablauf - IL
• Hersteller-Artikelnummer: 59305
• Rohraußendurchmesser: 50
• Herausnehmbarer Geruchsverschluss: ja
• Geeignet für Betonboden: ja
• Ablaufleistung: 0,8
• Sperrwasserhöhe: 50
• Material Bodenabfluss: rostfreier Stahl
• Material Gitter: rostfreier Stahl
• Richtung Auslass: horizontal
• Breite Gitter: 148
• Länge Gitter: 148
• Werkstoffgüte des Gitters: Edelstahl 304 (1.4301)
• Gitter arretierbar: nein
• Trinkwasserkonform nach UBA: Ja
