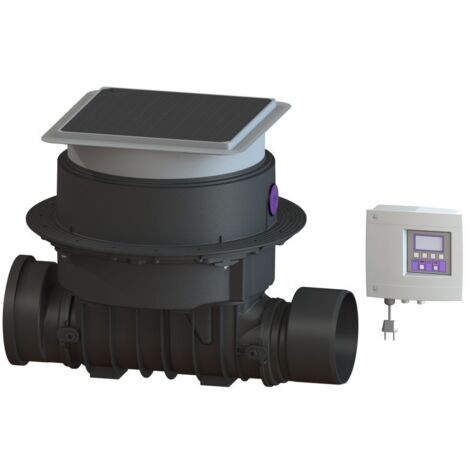

KESSEL 84200S Rückstauautomat Staufix FKA

Der
Premium-Rückstauautomat für
fäkalienhaltiges und fäkalienfreies
Abwasser ist mit einem motorischen
Verschlusssystem ausgestattet,
welches bei Rückstau automatisch
geschlossen wird. Ein zweites
Verschlusssystem dient als
handverriegelbarer Notverschluss.
Die Steuerung erfolgt durch ein
anwenderfreundliches Schaltgerät,
das optional über einen
potentialfreien Kontakt in die
Gebäudeleittechnik eingebunden
werden oder Alarm- und
Sammelstörmeldungen über eine
GSM-Schnittstelle ausgeben kann.
Durch das modulare
KESSEL-Baukastensystem können
bestehende Anlagen problemlos zur
Rückstaupumpanlage Pumpfix F
umgerüstet werden.

Ausführung
Notverschluss: ja
Schutzart Sonde: IP 68 -3m/48h-
Motorische Rückstauklappen: 1
Mechanische Rückstauklappen: 1

Allgemeine Merkmale
Farbe: schwarz
Norm: EN 13564
Nennweite -DN-: 200
Außendurchmesser -DA-: 200 mm
Hinweis Nennweite: Hydraulik
entspricht DN 150
Abwasserart: fäkalienhaltig
Einbausituation: Einbau in die
Bodenplatte
Auslieferungszustand: vormontiert
zur bauseitigen Endmontage
-Sensorik ist bauseits zu montieren
sowie Schaltgerät ist
anzuschließen-
Rückstauschutz: Typ 3
Motor Typ: KSM 140
Schutzart Motor: IP 68 -3m/48h-
Kabellänge: 5 m

Abmessungen
Gewicht netto: 16,5 kg
Gewicht brutto: 22 kg
Grundwasserbeständigkeit ab
Unterkante Bodenteil: 3000 mm
Aussparungsmaß Breite: 750 mm
Aussparungsmaß Länge: 750 mm
Gefällesprung: 9 mm
Einbautiefe: 516 - 669 mm
Art der Höhenverstellbarkeit:
teleskopisches Aufsatzstück
Breite: 590 mm
Länge: 720 mm
Verpackungsmaß Breite: 615 mm
Verpackungsmaß Höhe: 550 mm
Verpackungsmaß Länge: 785 mm

Behälter/Grundkörper
Stutzen Ausführung: inklusive
Spitzende und Muffe

Abdeckungsmerkmale
Abdeckungsart: Abdeckplatte
Abdeckung Material: Kunststoff
Abdeckung Farbe: schwarz
Abdeckung Breite: 366 mm
Abdeckung Länge: 366 mm
Verriegelung: Lock & Lift
Belastungsklasse: L 15 -EN 1253-1-
Dichtheit: tagwasserdicht

Steuerung
Alarmgeber: optischer Sonde
Instrument Niveauerfassung:
optische Sonde
Art Niveauerfassung: optisch
Schutzart Schaltgerät: IP 54
Netzfrequenz: 50 Hz
Betriebsspannung: 230 V
Länge Netzanschlussleitung
Schaltgerät: 1,4 m
Potentialfreier Kontakt: optional
GSM-Schnittstelle: ja
USB-Schnittstelle: ja
Logbuchfunktion: ja
Mehrzeilige Displayanzeige: ja
Batteriepufferung: ja
Selbstdiagnosesystem -SDS-: ja
Schaltgerät: Comfort
