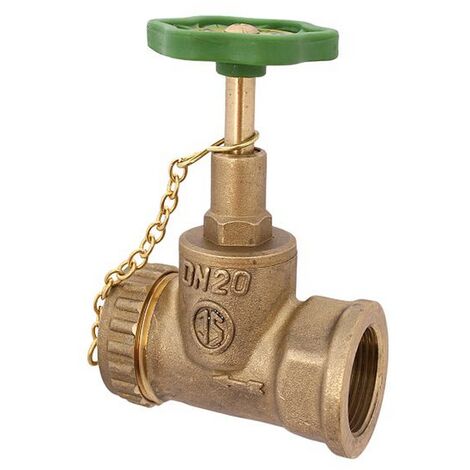

Schlösser Kesselentleerventil, DN 20, Eingang mit 3/4" IG, Ausgang 1" mit Kappe und Kette

Schlösser Kesselentleerventil, DN 20, Eingang mit 3/4" IG, Ausgang 1" mit Kappe und Kette

Die Anforderungen und technischen Spezifikationen an das Produkt sind der Norm DIN 1988 Technische Regeln für Trinkwasser - Installation zu entnehmen.

0011302000001 Schlösser Kesselentleerventil Eingang: Innengewinde Ausgang: Kappe und Kette Werkstoff nach TrinkwV und UBA Gehäuse Messing Oberteil Messing Dichtungen EPDM Griffwerkstoff Polyamid DN 20 Anschluss Rp 3/4 Betriebsdruck max. 16 bar (PN 16) Betriebstemperatur max. 90 Grad Geräuschklasse 2 DN15 bis DN32 G-Gewinde ISO 228 Teil 1 Trinkwasserverordnung DIN EN 1717 Techn.- u. Zertifikatsänd. vorbehalten Made in Germany Fabrikat Schlösser Marktmodell DN15 bis DN32 G-Gewinde ISO 228 Teil 1 Trinkwasserverordnung DIN EN 1717 Techn.- u. Zertifikatsänd. vorbehalten

Produktspezifikation

• Hersteller-Warengruppe: Warengruppe 1
• Hersteller-Produktgruppe: Durchgangsventil
• Hersteller-Artikelnummer: 0011302000001
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Anschluss 2: Außengewinde zylindrisch BSPP (ISO 228-1)
• Werkstoff des Gehäuses: Messing
• Max. Mediumtemperatur (Dauerbetrieb): 90
• Spindel und/oder Handrad ansteigend: ja
• Mit Entleerungsventil: nein
• Länge Anschluss 1: 17
• Länge Anschluss 2: 14
• Arbeitslänge Anschluss 1: 16,3
• Arbeitslänge Anschluss 2: 12
• Höhe Handgriff/Handrad: 17
• Länge Handgriff/Durchmesser Handrad: 70
• Winkel der Spindel: 90
• Bedienung über Handrad: ja
• Rohraußendurchmesser Anschluss: 26,4
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Standanzeiger: nein
• Mit Ablassmöglichkeit (Anschluss): nein
• Nenndurchmesser: 3/4 Zoll (20)
• Werkstoffgüte des Gehäuses: CuZn40Pb2 (CW617N)
• Typenzulassung nach BBR/EKS: nein
