Koelner Isolierbefestigungen, Kunststoffdübel 10 x 240 mm KL-240NP, 100 Stück

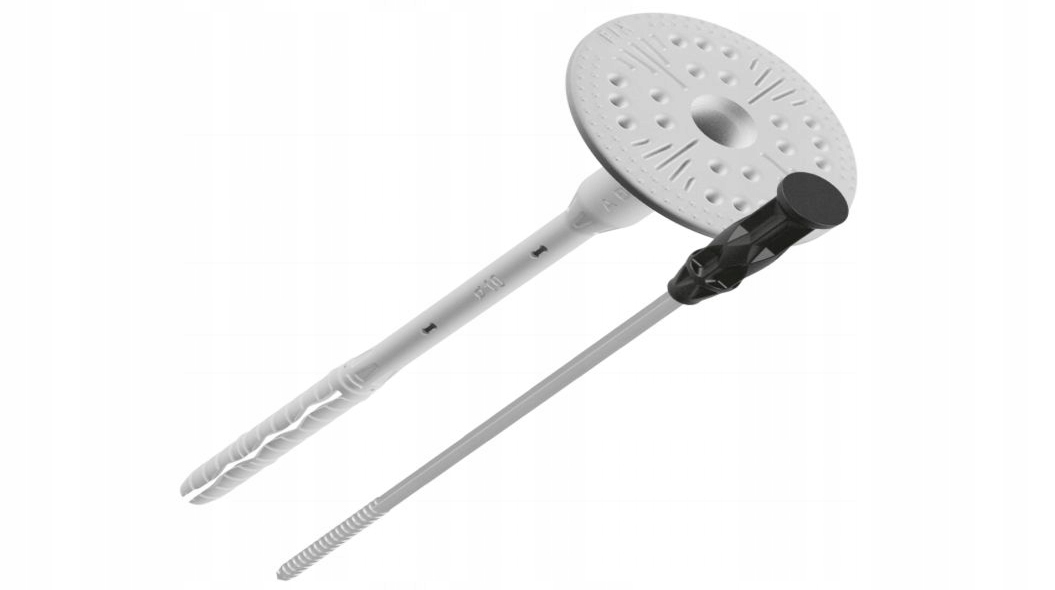

KL-240NP Fassadenstecker mit eingeschlagenem Kunststoffstift!!!

Eingeschlagener Fassadenstecker mit Kunststoff Stift zur tiefen Installation in der Wärmedämmung mit Wärmedämmstopfen.

Verpackung: 100 Stück.

Größe: Ø10

Produkt: KL-260NP

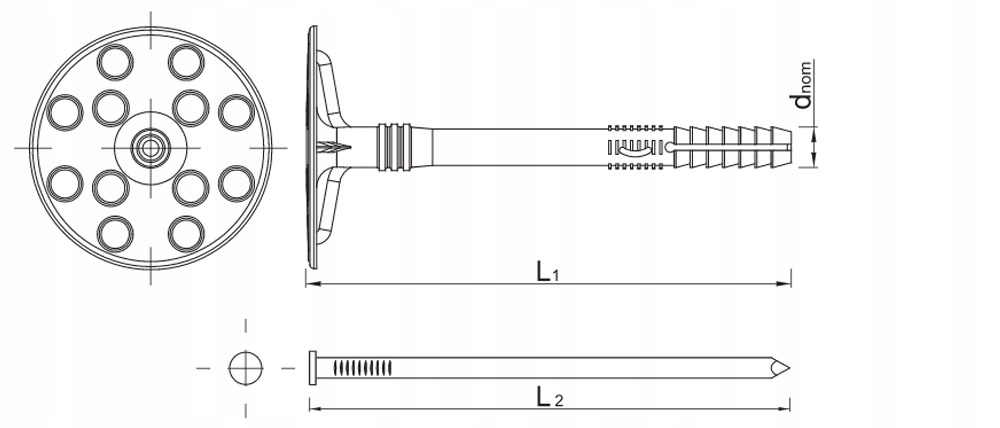

Anschlussdurchmesser [d]: 10 mm

Anschlusslänge [L1]: 240 mm

Plattendurchmesser [D]: 60 mm

Zulassungen

• ETA-07/0291

• AT-15-8091/2015

• AT-15-9119/2015

Merkmale und Vorteile

• Verlegung in allen Untergründen (Kategorien A, B, C, D, E).
• Das Produkt wird für die Tiefenverlegung in Wärmedämmung (mit einer Wärmedämmung) empfohlen. Der Dämmstopfen reduziert die Wärmedurchlässigkeit und gewährleistet eine homogene Fassadenoberfläche.
• Die präzise Konstruktion des Stopfens ermöglicht optimale Parameter bei einer auf 25 mm reduzierten Verankerungszone.
• Die hohe Steifigkeit der Platte (0,4 kN/mm) sichert die Stabilität des Wärmedämmsystems und wirkt Vibrationen durch Windzugkräfte entgegen.
• Das Produkt bietet die erforderlichen technischen Parameter zu geringen Kosten.
• Die Montage ist mit einer zusätzlichen KWL-Platte in den Durchmessern 90, 110 und 140 mm möglich.

Anwendungen

• Fassadendämmsysteme
• (etics)
• Styroporplatten
• Mineralwolleplatten
• Holzwolleplatten
• Polyurethanplatten
• Leichte Wärmedämmplatten

Untergrundmaterial

Zertifiziert für:

• Beton C20/25-C50/60
• Vollziegel
• Kanalbetonplatte
• Vollsilikatziegel
• Hohlsilikat Ziegel
• Leichtbetonsteine
• Leichtbeton-Hohlblocksteine
• Leichtbetonbauteile
• Porenbeton

Montageanleitung

1. Bohren Sie ein Loch mit dem entsprechenden Durchmesser und der entsprechenden Tiefe.
2. Schlagen Sie die Dübelhülse durch leichtes Klopfen mit einem Hammer ein, bis sie vollständig in der Wärmedämmung eingebettet ist (die Dübelplatte sollte bündig mit der Wärmedämmung abschließen).
3. Treiben Sie den Stahlstift ein, bis der Dübel vollständig verankert und mit der Oberfläche der Wärmedämmung ausgerichtet ist.
4. Die Verankerungstiefe beträgt für Untergründe der Kategorie A, B, C (Beton, Voll- und Lochziegel) 25 mm, für Untergrund D (Leichtbetonsteine) 40 mm und für Untergrund E (Porenbeton) 60 mm.
5. Um den Dübel tief in der Wärmedämmung zu versenken, schneiden Sie mit einem KFS-Fräser ein Loch in die Dämmung. Verschließen Sie das Loch nach dem Einsetzen des Verbinders mit einem für die jeweilige Wärmedämmung geeigneten Dübel (KES – Polystyrol / KES-MW – Mineralwolle).
6. Für die Montage von Weichdämmung und Lamellenwolle empfiehlt sich die Verwendung eines Dübels mit zusätzlicher KWL-Druckplatte mit einem Durchmesser von 90, 110 oder 140 mm.
