Kolben-Wasserdurchflusssensor, G1/2-Außen-/Innengewindeanschluss, 0–110 V Gleichstromversorgung

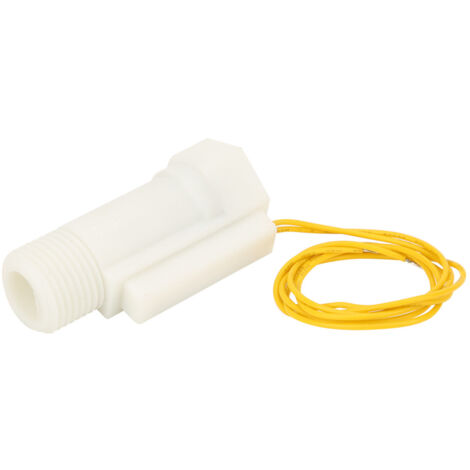

Willkommen in unserem Shop! Wir präsentieren Ihnen unseren FS-1/2-Nylon-Durchflussschalter – ein zuverlässiges Gerät, das den Wasserdurchfluss in ein elektrisches Schaltsignal umwandelt. Er besteht aus einem Magnetkern, einer Rückstellfeder, einem robusten Nylongehäuse und einem präzisen Sensor. Das Gehäuse ist aus strapazierfähigem Nylon gefertigt, der Magnetkern verwendet einen leistungsstarken Neodym-Eisen-Bor (NdFeB)-Permanentmagneten. Der magnetische Schaltsensor ist mit einer importierten Komponente mittlerer Leistung für erhöhte Zuverlässigkeit ausgestattet. Die Ein- und Auslassanschlüsse verfügen über ein Standard-G1/2-Zoll-Innen- und Außengewinde und ermöglichen so eine einfache Installation und Verbindung. Dieser Durchflussschalter zeichnet sich durch außergewöhnliche Empfindlichkeit und bemerkenswerte Langlebigkeit aus. Er arbeitet mit einer Gleichspannung von 0 bis 110 V und einem Betriebsstrom von 0,5 bis 1 A. Er ist für Umgebungstemperaturen ab 1 °C ausgelegt und hält Flüssigkeitstemperaturen bis zu 100 °C stand. Die minimale Anlaufdurchflussrate beträgt ≥ 0,75 l/min, die maximal zulässige Durchflussrate ≤ 5 l/min. Der Nennbetriebsdruck liegt bei ≤ 0,65 MPa, das Gehäuse ist bis zu einem maximalen Druck von ≤ 1,5 MPa ausgelegt. Das Gerät ist kompakt und ca. 64 mm lang. Funktionsprinzip: Sobald die Wasserdurchflussrate in der Rohrleitung 0,75 l/min überschreitet, bewegt sich der Magnetkern. Diese Bewegung treibt die Magnetquelle an und erzeugt einen Magnetroneffekt, der den Sensor veranlasst, ein Schaltsignal „1“ auszugeben. Dieses Signal wird an die Steuerung des Geräts gesendet und regelt nach Verstärkung den Wasserdurchfluss. Bei einer Durchflussrate unter 0,75 l/min bringt die Rückstellfeder den Magnetkern in seine Ausgangsposition zurück und schaltet das Sensorsignal auf „0“, um das System zu stoppen.

Anwendungsbereich und Betriebsbedingungen:

1. Die Umgebungstemperatur darf nicht unter 0 °C liegen.

Vermeiden Sie Stöße gegen das Gehäuse und halten Sie das Gerät von magnetischen Gegenständen fern.

2. Das Ausgangssignal ist ein Schaltwert (ein oder aus). Die Anschlussart des Ansteuerelements muss daher ebenfalls auf einer Schaltbeziehung basieren.

3. Die Leistung des Ansteuerelements darf die Signalbelastbarkeit, angegeben bei DC 24 V/0,5 A oder 36 V/0,5 A, nicht überschreiten.

4. Dieses Gerät ist zur Überwachung wässriger Medien (spezifisches Gewicht des Mediums: 0,7) vorgesehen und darf nicht für andere Flüssigkeiten verwendet werden. Ihre Bestellung enthält einen Wasserdurchflussschalter aus Kunststoff.
