Allgemeine Beschreibung

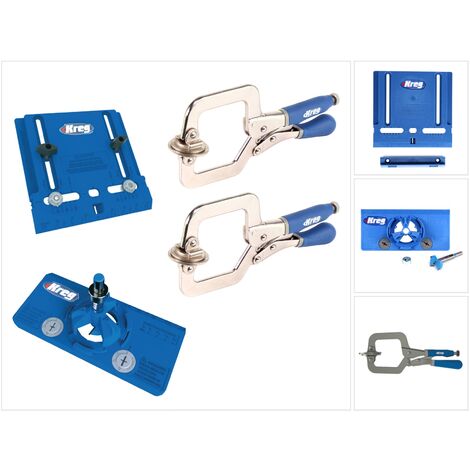

Das KREG Schrankbau-Set beinhaltet eine Kombination aus dem Cabinet Hardware Jig (KHI-PULL), dem Concealed Hinge Jig (KHI-HINGE) und zwei Schnellspannzwingen (KHC-PREMIUM). Dieses Set ist ideal für den Einbau von Schranktüren mit eingelassenen Scharnieren und ermöglicht eine präzise Positionierung von Griffen und Scharnieren, was die Herstellung hochwertiger Möbel und Holzarbeiten erleichtert.Technische daten
- Verarbeitung KHI-PULL: Beständiges Polymer
- Bohrerführungen: Zwei bewegliche 3/16" (4,5 mm)
- Material der Bohrerführung: Gehärteter Stahl
- Abstand der Bohrlöcher: 2,5", 3", 3,5", 4", 4,5", 5" und 64 mm, 96 mm, 128 mm
- Abstand Kantenführung bis Lochmittelpunkt: 1" bis 5" (25 mm - 127 mm)
- Messskalen: Imperial und metrisch
- Passende Scharniere KHI-HINGE: 35 mm Scharniere zum Einlassen, Topfscharniere
- Verarbeitung KHI-HINGE: Beständiges, glasgefülltes Nylon
- Scharnier-Abstand: 3 mm, 4 mm, 5 mm, 6 mm
- Scharnier-Abstand zum Ende der Tür: 50 mm bis unbegrenzt
- Enthaltener Bohrer: Mit Carbid-Spitze und Anschlaghülse
- Spannkapazität Schnellspannzwingen: 76 mm
- Maße Schnellspannzwingen (Länge x Breite x Höhe): 25 x 11 x 4 mm
- Gewicht: 680 g
Kompatibilität und Zubehör
- Enthaltene Komponenten: 1x KREG Schablonen-Basis, 1x Kantenführung, 1x Bohrerführungen mit Rändelschrauben, 1x Anti-Haft-Pads, 1x T-Knäufe und Schrauben, 1x Benutzerhandbuch, 1x Schablonenbasis mit Stellschrauben, 1x Bohrführung, 1x 35 mm Bohrer mit Carbid-Spitze, 1x Anschlaghülse mit Innensechskantschlüssel, 2x KREG Classic Universal Clamp Holz Schnellspannzwinge (KHC-PREMIUM)
Installation
Die Concealed Hinge Jig ermöglicht das Einbringen von Topfbohrungen für eingelassene Schranktür-Scharniere allein mit Hilfe einer Bohrmaschine. Die Bohrschablone positioniert den enthaltenen Bohrer genau an der richtigen Stelle und mit dem gewünschten Abstand. Der Tiefenstellring garantiert stets die richtige Bohrtiefe.Anwendung
Das Set ist perfekt für Neubauprojekte oder zur Auffrischung gesamter Räume geeignet. Die einstellbare Kantenführung und die Messskala erleichtern die präzise Positionierung von Griffen, während die einstellbaren Bohrerführungen für gerade Löcher sorgen.Weitere Informationen
- Bei gewerblicher Nutzung beachten Sie bitte die Bauvorschriften!
