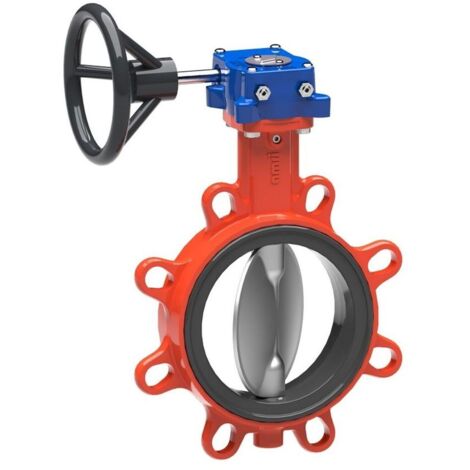

KSB Absperrklappe BOAX-SF, Gewindeflansch Getriebe MS100, PN 16, DN 350, EPDM

KSB Absperrklappe BOAX-SF, Gewindeflansch Getriebe MS100, PN 16, DN 350, EPDM

Beschreibung:
Zentrische Absperrklappe, mit Wärmesperre, Elastomer-Ringbalg (EPDM XU oder Nitril K), mit Handhebel, manuellem Untersetzungsgetriebe oder elektrischem Stellantrieb (BOAXMAT-S und BOAXMAT-SF), Gehäuse mit Zentrieraugen (T2), Gehäuse mit Gewindeflanschaugen (T4) für einseitiges Abflanschen und Einbau als Endarmatur, Klappenscheibe aus Edelstahl 1.4308, Anschlüsse nach EN.

Einsatz:
Gebäudetechnik, Heizung, Lüftung, Klimaanlagen, für Trinkwasser.

Weichdichtende zentrische Absperrklappe.
Ausführung des Gehäuses: Einteiliges
Gehäuse mit Gewindeflanschaugen (Typ 4).
Gehäuse-/Scheibendichtung elastisch
weichdichtend, Welle nicht im Kontakt
mit dem Medium, als Endarmatur
einsetzbar, beidseitig abflanschbar,
voll isolierbar nach EnEv, mit
integrierter Taupunktsperre, zum Einsatz
in Standard Heizungs-, Lüftung- und
Klimaanlagen.
Wellenabdichtung elastisch
weichdichtend.

Spannungsart: Wechselspannung
Netzfrequenz: 50 Hz
Nennspannung: 230V

Hergestellt frei von
lackbenetzungsstörenden Zusatzstoffen
(silikonfrei), wartungsfrei, mit
Außenanstrich orange (RAL2002).

Konstruiert, gefertigt, geprüft und
gekennzeichnet nach Europäischer
Druckgeräterichtlinie 2014/68/EU (DGR).

Werkstoff Gehäuse: Gusseisen
Werkstoff Scheibe: 1.4308
Werkstoff Schaft: 1.4028
Ringbalg: EPDM-XU
Betriebstemperatur: -10 bis 130 oC
Mediumtemperatur: -10-130 oC
Nenndruck: PN6/10/16
Flanschverbindungen nach EN/ISO:
PN6/10/16
Nennweite: DN350
Maximaler Betriebsdruck: 16 bar
Baulänge nach: ISO 5752-20 / EN 558
Wellenenden DN < 300: flach und Vierkant
Wellenenden DN >= 350: Vierkant ISO 5211
Gewicht: 75,6 kg
Fabrikat: KSB
Baureihe: BOAX-SF
Artikelnummer: 05185220
EAN/GTIN: 3247545052096
Materialpreisgruppe: C5

Kein Verwendungshinweis notwendig

Produktspezifikation

• Hersteller-Serie: BOAX
• Hersteller-Warengruppe: 20_Absperrklappen
• Hersteller-Produktgruppe: BOAX-S/-SF, Absperrklappen
• Hersteller-Artikelnummer: 05185220
• AntrTyp: MS50
• ArmAntr: Untersetzungsgetriebe MS
• BaulängeArm: EN 558-1-20
• Baureihe: BOAX-SF
• Hersteller: KSB
• MaxBetrDr: 10
• MaxMedTemp: 130
• MinMedTemp: -10
• Nenndruck: PN16
• Nennweite: DN350
• Wst_ArmGeh: EN-GJS-400-15
• Wst_Klappenscheibe: 1,4308
• Wst_Ringbalg: EPDM-XU
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handrad
• Standard: EN
• Durchmesser Handrad: 400
• Werkstoffgüte Spindel: rost- und säurebeständiger Stahl
• Materialqualität Klappenblatt: rost- und säurebeständiger Stahl
• Druckstufe Artikel: PN 16
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 7
• Winkel der Spindel: 90
• Fütterung Gehäuse: nicht austauschbar
• Max. Druckunterschied als Endventil: 7
• Durchlass: 350
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Klappenentwurf: zentrisch
• Feuersicher: nein
• Bedienhöhe: 761,5
• Kvs-Wert: 9200
• Material Spindel: rostfreier Stahl
• Anschlüsse: Lugtyp
• Mediumtemperatur (Dauerbetrieb): -10 - 130
• Nenndurchmesser: DN 350
• Material Klappenblatt: rostfreier Stahl
• Klappenblatt verkleidet: nein
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
