Allgemeine Beschreibung

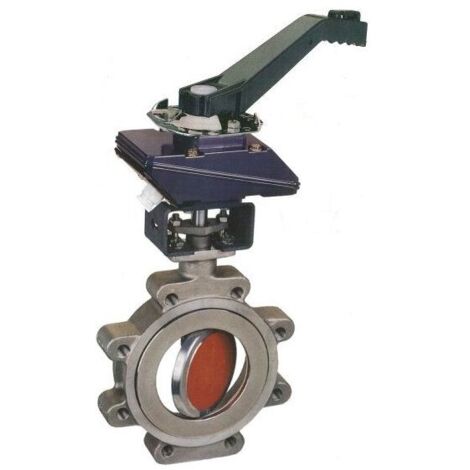

Doppelt exzentrische Absperrklappe mit verschiedenen Sitzoptionen: Plastomer-Sitz (auch in fire-safe-Ausführung), Metall-Sitz oder Elastomer-Sitz (FKM [VITON R] oder NBR [Nitril]). Die Klappe ist für eine Vielzahl von Anwendungen geeignet, darunter Erdöl, Gas, Chemie, Petrochemie, Marineanwendungen und mehr.Technische daten
- Nenndruck: PN 10/16
- Nennweite: DN 80
- Maximaler Differenzdruck: 16 bar
- Mediumtemperatur: -10 bis 220 °C
- Baulänge: nach EN 558-20
- Gewicht: 8 kg
- Gehäusematerial: Gusseisen mit Kugelgrafit, Stahlguss, Edelstahl oder Duplex-Edelstahl (254 SMO)
- Klappenblattmaterial: Edelstahl 316 (1.4408)
- Dichtung: Polytetrafluorethylen (PTFE)
Kompatibilität und Zubehör
- Handhebel oder Untersetzungsgetriebe
- Pneumatischer, elektrischer oder hydraulischer Stellantrieb
- Anschlüsse nach EN, ASME oder JIS
Installation
- Ringgehäuse (T1) oder Gehäuse mit Gewindeflanschaugen (T4)
- T4 für einseitiges Abflanschen und den Einsatz als Endarmatur mit Gegenflansch
Anwendung
Geeignet für alle Anwendungen, die exzentrische Klappen erfordern, einschließlich:Weitere Informationen
- Fire-safe-Prüfung und -Zertifizierung nach API 607
- Emissionsverhalten geprüft und zertifiziert nach EN ISO 15848-1
- ATEX-Ausführung nach Richtlinie 2014/34/EU
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach Europäischer Druckgeräterichtlinie 2014/68/EU (DGR) für Fluidgruppen 1 und 2
