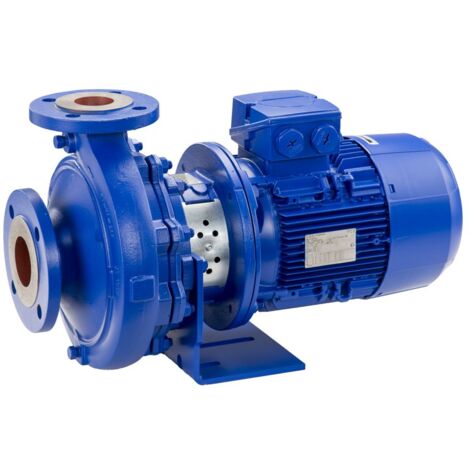

KSB Blockpumpe Etabloc 80-65-200 CC10 18,5kW, 2900 1/min, IE3

KSB Blockpumpe Etabloc 80-65-200 CC10 18,5kW, 2900 1/min, IE3

Beschreibung:
Einstufige Spiralgehäuseblockpumpe, mit Leistungen nach EN 733, mit auswechselbarer Wellenhülse und Spaltringen, mit motormontiertem Drehzahlregelsystem. Mit KSB SuPremE, einem magnetfreien Synchron-Reluktanzmotor (Ausnahme: Motorgrößen 0,55 kW / 0,75 kW mit 1500 1/min sind mit Permanentmagneten ausgeführt) der Effizienzklasse IE4/IE5 gemäß IEC TS 60034-30-2:2016, für den Betrieb am Drehzahlregelsystem Typ KSB PumpDrive 2 oder KSB PumpDrive 2 Eco ohne Rotorlagegeber. Befestigungspunkte entsprechend EN 50347, Hüllmaße gemäß DIN V 42673 (07-2011). ATEX-Ausführung erhältlich.

Einsatz:
Förderung von reinen oder aggressiven Flüssigkeiten, die die Pumpenwerkstoffe chemisch und mechanisch nicht angreifen, Wasserversorgungsanlagen, Kühlkreisläufe, Schwimmbadtechnik, Feuerlöschanlagen, Bewässerungsanlagen, Entwässerungsanlagen, Heizungsanlagen, Klimaanlagen, Beregnungsanlagen

Einstufige Spiralgehäusepumpe mit
Nennleistungen nach EN 733, mit
KSB-IEC-Drehstrommotor, SchutzartIP 55,
Wärmeklasse F, Effizienzklasse IE3, zu
einem Blockaggregat verflanscht.
Pumpenwelle starr mit der Motorwelle
verbunden. Mit ungekühlter
Gleitringdichtung, korrosionsbeständiger
Wellenhülse, auswechselbaren
Spaltringen.
Antriebslaterne Grauguss, mit
Berührungsschutz nach EN 294.
Materialausführung: CC10
Spiralgehäuse: Edelstahl 316 (1.4408)
Laufrad: Edelstahl 316 (1.4408)
Spaltringe: (CRNIMO ST INT)
Welle, Pumpe: 1.4571
Gleitringdichtung: Q1Q1X4GG
Fördermedium: ___________________
Min. zul. Förderflüssigkeitstemp.: -30
oC
Max. zul. Förderflüssigkeitstemp.: 50 oC
Betriebstemperatur: ________ oC
Förderstrom: ________ m3/h
Förderhöhe: ________ m
NPSH Pumpe: ________ m
Pumpenenddruck: ________ bar
Betriebsspannung: 3Ph 400V V
Netzfrequenz: 50 Hz
Nennleistung P2: 18.5 kW
Max. Nennstrom: 35.6 A
Drehzahl: 2900 1/min
Anschluss Saugseite: DN 80
Anschluss Druckseite: DN 65
Gewicht netto: 163,63 kg
Bestellinformationen:
Fabrikat: KSB
Baureihe: Etabloc
Baugröße: 80-65-200
Artikelnummer: 05126107
EAN/GTIN: 4031932422864
Materialpreisgruppe: V6

Kein Verwendungshinweis notwendig

Produktspezifikation

• Hersteller-Serie: Etabloc
• Hersteller-Warengruppe: 09_Heizungs- und Industriepumpen
• Hersteller-Produktgruppe: Etabloc, Blockpumpe
• Hersteller-Artikelnummer: 05126107
• Baugroesse: 80-65-200
• Baureihe: Etabloc
• Effizienzklasse: IE3
• GLRD: Q1Q1X4GG
• Materialausführung: CC10
• Max_Foerderfluessigkeitstemp: 50
• Min_Foerderfluessigkeitstemp: -30
• MotIEC: 160L
• Motordrehzahl: 2900
• Nenndruck: PN16
• NennleistungP2: 18,5
• Nennspannung: 3Ph 400V
• Nennstrom: 35,6
• Nennweite: DN 65
• Nennweitess: DN 80
• Netzfrequenz: 50
• Wst_LFRD: Edelstahl 316 (1.4408)
• Wst_PumpenGeh: Edelstahl 316 (1.4408)
• Wst_Spaltring: (CRNIMO ST INT)
• Wst_Welle: 1,4571
• Nennstrom: 35,6
• Anzahl der Phasen: 3
• Max. Volumenstrom: 125,59
• Max. Förderhöhe: 53,8
• Flanschform: rund
• Antriebsart: elektrisch
• Drehzahl: 2900
• Umgebungstemperatur: -30 - 50
• Elektrischer Anschluss: Anschlussklemmen
• Bemessungsspannung: 360 - 440
• Frequenz: 50 Hz
• Schutzart (IP): IP55
• Werkstoff des Gebläserads/Laufrads: rostfreier Stahl
• Motorausgangsleistung (P2): 18,5
• Mindesteffizienzindex (MEI): 0,6
• Volumenstrom (BEP): 102,8048
• Förderhöhe bei Volumenstrom (BEP): 46,01
• Anschlussstandard Einlassseite: EN 1092-1
• Anschlussstandard Auslassseite: EN 1092-1
• Motor-Energieeffizienzklasse: IE3
• Kommunikation: ohne
• Art der Drehzahlregelung: in festen Schritten geregelt
• Drehzahlregelung Motor: ohne
• Werkstoff des Pumpengehäuses: rostfreier Stahl
• Isolationsklasse nach IEC: F
• Höhe Ansaugseite: 180
• Höhe Druckseite: 405
• Pumpenlänge: 879,6
• Länge Mitte Druck-/Sauganschluss: 100
• Werkstoffgüte des Pumpengehäuses: Edelstahl 316 (1.4408)
• Mediumtemperatur (Dauerbetrieb): 0 - 60
• Werkstoffgüte Gebläserad/Laufrad: Edelstahl 316 (1.4408)
• Anschluss Einlassseite: Flansch
• Nenndurchmesser, Anschluss Einlassseite: DN 80
• Nenndurchmesser, Anschluss Auslassseite: DN 65
• Rohraußendurchmesser, Anschluss Einlassseite: 80
• Rohraußendurchmesser, Anschluss Auslassseite: 65
• Anschluss Auslassseite: Flansch
• Druckstufe Flanschanschluss Einlassseite: PN 16
• Druckstufe Flanschanschluss Auslassseite: PN 16
