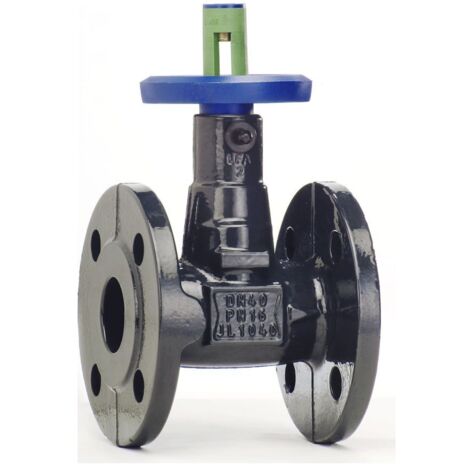

KSB Flansch-Absperrvententil BOA-Compact EKB JL1040/EKB, DIN-DVGW, PN10/16 DN 150

KSB Flansch-Absperrvententil BOA-Compact EKB JL1040/EKB, DIN-DVGW, PN10/16 DN 150

Beschreibung:
Absperrventil nach DIN/EN mit Flanschen, kompakter Baulänge für Trinkwasserversorgungsanlagen, elektrostatischer Kunststoffbeschichtung innen und außen, Schrägsitzausführung mit geradem Oberteil, EPDM-ummanteltem Drosselkegel, einteiligem Gehäuse, Stellungsanzeige, Feststellvorrichtung, Hubbegrenzung, weichdichtender Durchgangsdichtung und Rückdichtung, wartungsfrei, (DVGW-Zulassung PN 10).

Einsatz:
Wasserversorgungsanlagen, Trinkwasser, Klimaanlagen. Kühlkreisläufe. Einbau in Kupferleitungen unter Beachtung der Einbauhinweise (Betriebsanleitung) möglich. Nicht für mineralölhaltige Medien, für Dampf und Medien, die EPDM und die EK-Beschichtung angreifen. Andere Medien auf Anfrage.

Weichdichtendes Flanschen-Absperrventil,
einteiliges Gehäuse in Kurzbaulänge EN
558/14.
Wartungsfreies Durchgangsventil mit
Schrägsitzhydraulik, nichtdrehende
Spindel mit geschütztem aussenliegendem
Gewinde.
Spindelabdichtung mit EPDM-Profilring,
Kompakt-Drosselkegel voll EPDM-ummantelt
als weichdichtende Durchgangs- und
Rückdichtung.
Mit nichtsteigendem Handrad,
Stellungsanzeige oberhalb des Handrades,
Feststellvorrichtung und geschützter
innenliegender Hubbegrenzung.
Mit elektrostatischer
Kunststoffbeschichtung (EKB) innen und
aussen anthrazitgrau als
Korrosionsschutz.
Konstruiert, gefertigt, geprüft und
gekennzeichnet nach Europäischer
Druckgeräterichtlinie.
Gehäuse: EN-GJL-250
Spindel: 1.4021
Kegel: Grauguss / EPDM
Handradkappe: ohne
min. Mediumtemperatur: -10 oC
max. Mediumtemperatur: 80 oC
Einbaulänge: 210 mm
Nennweite: DN 150
Nenndruck: PN 10/16
Gewicht: 31 kg
Fabrikat: KSB
Baureihe: BOA-Compact
Typ: EKB
Artikelnummer: 48013368
EAN/GTIN: 4031932059824
Materialpreisgruppe: D4

Kein Verwendungshinweis notwendig

Produktspezifikation

• Hersteller-Serie: BOA-Compact EKB
• Hersteller-Warengruppe: 23_Absperrventile
• Hersteller-Produktgruppe: BOA-Compact EKB, Absperrventile
• Hersteller-Artikelnummer: 48013368
• ArtNorm: EN 558/24
• Baureihe: BOA-Compact
• Einbaulänge: 210
• Handradkappe: ohne
• Hersteller: KSB
• MaxMedTemp: 80
• MinMedTemp: -10
• Nenndruck: PN 10/16
• Nennweite_DN: DN 150
• Typ: EKB
• Wst_ArmGeh: EN-GJL-250
• Wst_Kegel: Grauguss / EPDM
• Wst_Spindel: 1,4021
• Oberflächenschutz: beschichtet
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Gusseisen
• Bedienung: Handrad
• Rechtwinklige Ausführung: nein
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: nein
• Unter Druck austauschbare Spindelabdichtung: nein
• Spindelgewinde außerhalb des Mediums: ja
• Zeta-Wert: 2,6
• Druckstufe Artikel: PN 16
• Spindel und/oder Handrad ansteigend: nein
• Balgventil: nein
• Mit Entleerungsventil: nein
• Selbstverschließend: nein
• Freistrom: nein
• Rohraußendurchmesser alle Anschlüsse: 150
• Druckstufe Flansch: PN 16
• Höhe Handgriff/Handrad: 282
• Länge Handgriff/Durchmesser Handrad: 250
• Winkel der Spindel: 90
• Geeignet für Dampf: nein
• Mit Rückstromsicherung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Standanzeiger: ja
• Nenndurchmesser: DN 150
• Von innen gefüttert: Kunststoff
• Kopfstücktyp: Gewindeschrauben
• Nennbaugröße: DIN
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Federschließend (NC): nein
• Federöffnend (NO): nein
• Ausführung des Ventils: festes Ventil
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
• Typenzulassung nach BBR/EKS: nein
