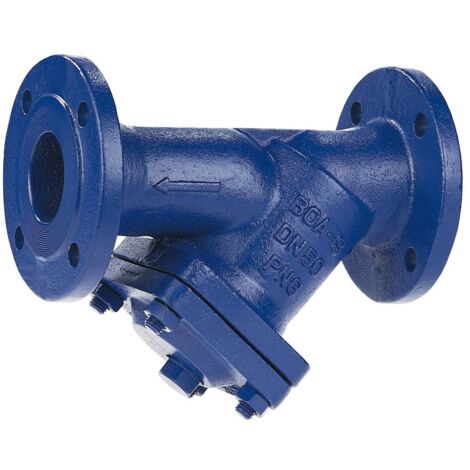

KSB Schmutzfänger Boa-S mit Feinsieb Gehäuse EN-GJL-250, PN 16, DN 100

KSB Schmutzfänger Boa-S mit Feinsieb Gehäuse EN-GJL-250, PN 16, DN 100

Der Schmutzfänger der Baureihe BOA-S schützt Rohrleitungssysteme vor Verunreinigungen. Die Schrägsitzausführung aus Grauguss ist für den Einsatz in Warm- und Heißwasserheizungen, Wärmeübertragungsanlagen sowie allgemeinen Dampfanwendungen konzipiert.

Robuste Konstruktion und Filterung

Das Gehäuse aus EN-GJL-250 sorgt für Stabilität im Betrieb. Ausgestattet mit einem Feinsieb aus rostfreiem Stahl (1.4541) filtert die Armatur Partikel effizient aus dem Medium. Die Konstruktion ist für eine einfache Wartung mit einer Entleerungsschraube im Deckel versehen und lässt sich vollständig isolieren. Der Außenanstrich in RAL 5002 bietet zusätzlichen Schutz.

Montage und Betrieb

Die Armatur verfügt über Flanschanschlüsse und entspricht der Baulänge nach DIN EN 558 FTF-1. Mit einer zulässigen Medientemperatur von -10 bis 300 °C deckt der Schmutzfänger ein breites Einsatzspektrum ab. Die Auslegung erfolgt für einen Nenndruck von PN 16.

Durch die Kombination aus Grauguss-Gehäuse und einem langlebigen Feinsieb stellt diese Komponente eine Lösung für die Anlagentechnik dar. Mit einer Nennweite von DN 100 und einer Temperaturbeständigkeit bis 300 °C eignet sich der Schmutzfänger für industrielle Prozesse und Gebäudetechnik, wobei die integrierte Entleerungsschraube eine unkomplizierte Instandhaltung ermöglicht.

Technische Daten

• Nennweite: DN 100
• Nenndruck: PN 16
• Gehäusewerkstoff: EN-GJL-250
• Siebmaterial: 1.4541 (rostfreier Stahl)
• Medientemperatur: -10 bis 300 °C
• Baulänge: DIN EN 558 FTF-1
• Anschluss: Flansch
• Gewicht: 29,5 kg
• Farbe: RAL 5002

Produktspezifikation

• Hersteller-Serie: BOA-S
• Hersteller-Warengruppe: 25_Schmutzfänger
• Hersteller-Produktgruppe: BOA-S, Schmutzfänger
• Hersteller-Artikelnummer: 48860336
• BaulängeArm: DIN EN 558 FTF-1
• Baureihe: BOA-S
• Farbe: RAL 5002
• Funktionsbauteil: Feinsieb
• Hersteller: KSB
• MaxMedTemp: 300
• MinMedTemp: -10
• Nenndruck: PN 16
• Nennweite: DN100
• Wst_ArmGeh: EN-GJL-250
• Wst_Sieb: 1,4541
• Anschluss: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Deckelbefestigung: Gewindeschrauben
• Druckstufe Artikel: PN 16
• Rohraußendurchmesser alle Anschlüsse: 100
• Druckstufe Flansch: PN 16
• Mit Dauermagnet: nein
• Material Filterelement: rostfreier Stahl
• Höhe Filtergehäuse: 240
• Norm Flansch: DIN
• Mit Ablassmöglichkeit (Anschluss): ja
• Mit Kupplung: nein
• Nenndurchmesser: DN 100
