Allgemeine Beschreibung

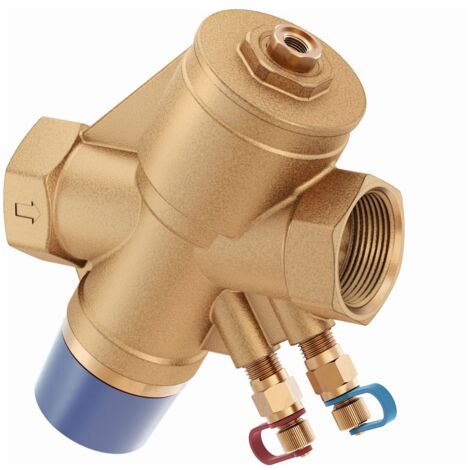

Der KSB Differenzdruckregler BOA-Control DPR PN 16 DN 40 G 1 1/2" ist ein Strangdifferenzdruckregler und Proportionalregler, der eine konstante Regelung eines einstellbaren Differenzdrucksollwerts ohne Hilfsenergie ermöglicht. Er ist mit einem Gewindeanschluss (DN 15 - 50) und Flanschanschluss (DN 65 - 100) ausgestattet. Der Sollwert ist stufenlos einstellbar und jederzeit von außen ablesbar. Das Ventil schließt automatisch bei steigendem Druck und verfügt über Schnellmessnippel zur Druckverlustmessung. Der Regler ist für Heizungs-, Klima- und Kälteanlagen sowie Industrieanlagen geeignet.Technische daten
- Nenndruck: PN 16
- Nennweite: DN 40
- Baulänge: 144,5 mm
- Gewicht: 2,472 kg
- Mediumtemperatur: -10 °C bis 120 °C
- Max. Betriebsdruck: 16 bar
- Einstellbereich: 20 - 60 kPa (DN 50: bis 80 kPa)
- Kvs-Wert: 16,4
- Rohraußendurchmesser aller Anschlüsse: 40 mm
- Länge Anschluss 1: 17 mm
- Länge Anschluss 2: 17 mm
- Winkel der Spindel: 60° oder 90° (je nach Ausführung)
Kompatibilität und Zubehör
- Verfügbar in verschiedenen Druckregelbereichen (LP/HP) von 5 bis 80 kPa im Gewinde- und von 80 bis 160 kPa im Flanschbereich
- Optional mit Füll- und Entleerungsset als Zubehör erhältlich
- Impulsleitung (1 m oder 2 m) mit Anschlussnippeln G 1/8 Zoll als Zubehör verfügbar
Installation
Die Installation erfolgt über Innengewindeanschlüsse (metrisch) und sollte gemäß den spezifischen Anforderungen der jeweiligen Anlage durchgeführt werden.Anwendung
Der Differenzdruckregler wird in Heizungs-, Klima- und Kälteanlagen sowie in Industrieanlagen eingesetzt, um einen konstanten Differenzdruck zu gewährleisten.Weitere Informationen
- Gehäusematerial: Messing (CW602N-M)
- O-Ringe aus EPDM
- Manipulationssichere Betätigung mittels Innensechskantschlüssel
- Keine Verwendungshinweise notwendig
