Allgemeine Beschreibung

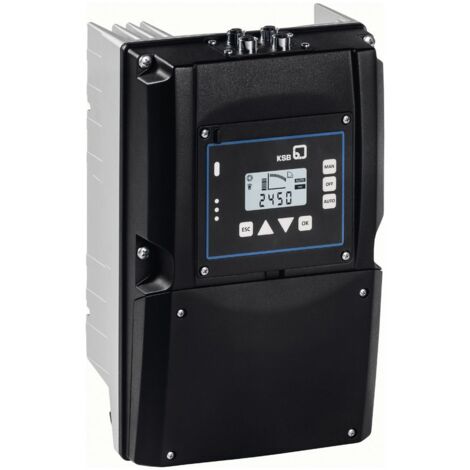

Das KSB Drehzahlregelsystem PumpDrive 2 Eco PDRV2E002K20M Gr. B ist ein selbstgekühlter Frequenzumrichter mit modularem Aufbau. Es ermöglicht eine stufenlose Drehzahlveränderung von Asynchron- und Synchron-Reluktanzmotoren über analoge Normsignale, Feldbus oder eine Bedieneinheit. Die Montage kann direkt auf dem Motor, an der Wand oder in einem Schaltschrank erfolgen. Das System kann bis zu 6 Pumpen ohne zusätzlichen Regler steuern und eignet sich für verschiedene Anwendungen wie Klimaanlagen, Wärmeerzeugung, Wasserversorgung und Kälteerzeugung.Technische daten
- Netzspannung: 3ph 380-480 V ±10%
- Netzfrequenz: 50/60 Hz
- Bemessungsleistung: 2,2 kW
- Nennstrom: 6,3 A
- Montagevariante: Motormontage
- Schutzart: IP55
- Max. Umgebungstemperatur: 50 °C
- Min. Umgebungstemperatur: -10 °C
- Gewicht: 5,5 kg
- Höhe Gehäuse: 144 mm
- Gehäusebreite: 186 mm
- Gehäusetiefe: 290 mm
Kompatibilität und Zubehör
- Doppelpumpenbetrieb bis zu 2 Pumpen mit M12-Modul (als Zubehör erhältlich)
- Optionale App für iPhone über Bluetooth-Modul
- Adapter für Wand- oder Schaltschrankmontage (im Zubehör erhältlich)
Installation
- Montage über Adapter am Motor
- Optionale Wandmontage oder Montage im Schaltschrank
Anwendung
Das PumpDrive 2 Eco ist ideal für die nachträgliche Montage an bereits installierten, ungeregelten Pumpen (Retrofit). Es wird in verschiedenen Bereichen eingesetzt, darunter:- Klimaanlagen
- Wärmeerzeugung und -verteilung
- Wasserversorgungsanlagen
- Wasserentnahme und -behandlung
- Kälteerzeugung und -verteilung
- Betriebswasserversorgung
- Abwassertransport
Weitere Informationen
- Thermischer Motorschutz und dynamischer Überlastschutz durch Drehzahlbegrenzung und Trockenlaufschutz
- Verschiedene Regelarten: Druck, Differenzdruck (sensorlos), Förderstrom (sensorlos), Niveau, Temperatur
- Schutzerdung vorhanden
- Unterstützt Protokolle für PROFIBUS, Modbus RTU, BACnet MS/TP und LON/LONWorks
- Potentialfreier Schaltkontakt vorhanden
