Allgemeine Beschreibung

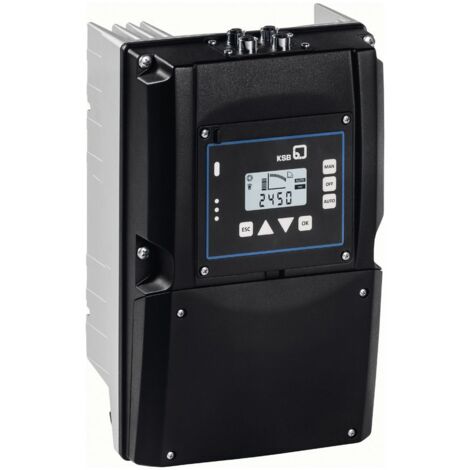

Das KSB Drehzahlregelsystem PumpDrive 2 Eco PDRV2E_005K50M Gr. C ist ein selbstgekühlter Frequenzumrichter mit modularem Aufbau. Es ermöglicht eine stufenlose Drehzahlveränderung von Asynchron- und Synchron-Reluktanzmotoren über analoge Normsignale, Feldbus oder eine Bedieneinheit. Der PumpDrive kann auf dem Motor, an der Wand oder in einem Schaltschrank montiert werden und regelt bis zu 6 Pumpen ohne zusätzlichen Regler.Technische daten
- Netzspannung: 3ph 380-480 V ±10%
- Netzfrequenz: 50/60 Hz
- Bemessungsleistung: 5,5 kW
- Nennstrom: 14,6 A
- Montagevariante: Motormontage
- Schutzart: IP55
- Max. Umgebungstemperatur: 50 °C
- Min. Umgebungstemperatur: -10 °C
- Gewicht: 10,5 kg
- Höhe Gehäuse: 185 mm
- Gehäusebreite: 255 mm
- Gehäusetiefe: 330 mm
Kompatibilität und Zubehör
- Doppelpumpenbetrieb bis zu 2 Pumpen mit M12-Modul (als Zubehör erhältlich)
- Optionale App für iPhone über Bluetooth-Modul
- Montageadapter für Wand- oder Schaltschrankmontage (im Zubehör erhältlich)
Installation
- Montage über Adapter am Motor
- Optionale Wand- oder Schaltschrankmontage über im Zubehör erhältliche Adapter
Anwendung
Das Drehzahlregelsystem eignet sich für verschiedene Anwendungen, darunter:- Klimaanlagen
- Wärmeerzeugung und -verteilung
- Wasserversorgungsanlagen
- Wasserentnahme und -gewinnung
- Wasserbehandlung und -aufbereitung
- Kälteerzeugung und -verteilung
- Medientransport
- Kühlschmierstoffverteilung
- Betriebswasserversorgung
- Beckenentleerung
- Abwassertransport
Weitere Informationen
- Thermischer Motorschutz und dynamischer Überlastschutz durch Drehzahlbegrenzung
- Trockenlaufschutz
- Betriebspunktschätzung und Kennfeldüberwachung
- Verschiedene Regelarten: Druck, Differenzdruck (sensorlos), Förderstrom (sensorlos), Niveau, Temperatur, Energiezähler
- Abschaltung bei geringen Mengen (Sleep Mode)
- Auslesen der letzten 100 Meldungen des Frequenzumrichters mit Zeitstempel
- Erzeugen einer Auslastungsstatistik über Betriebsdauer, Laufzeit und Anzahl der Einschaltungen
