Allgemeine Beschreibung

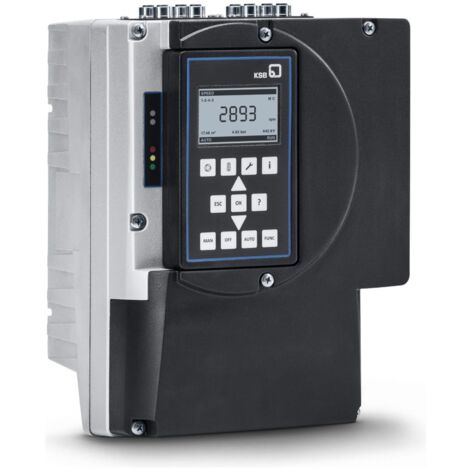

Das KSB Drehzahlregelsystem PumpDrive 2 PDRV2-000K37M ist ein selbstgekühlter Frequenzumrichter mit modularem Aufbau. Es ermöglicht eine stufenlose Drehzahlveränderung von Asynchron- und Synchron-Reluktanzmotoren über analoge Normsignale, Feldbus oder eine Bedieneinheit. Der PumpDrive kann auf dem Motor, an der Wand oder in einem Schaltschrank montiert werden und regelt bis zu 6 Pumpen ohne zusätzlichen Regler. Es eignet sich für Anwendungen in Klimaanlagen, Wärmeerzeugung, Wasserversorgungsanlagen und vielen weiteren Bereichen.Technische daten
- Netzspannung: 3ph 380-480 V ±10%
- Netzfrequenz: 50/60 Hz
- Bemessungsleistung: 0,37 kW
- Nennstrom: 1,5 A
- Montagevariante: Motormontage
- Schutzart: IP55
- Max. Umgebungstemperatur: 50 °C
- Min. Umgebungstemperatur: -10 °C
- Gewicht: 5 kg
- Höhe Gehäuse: 166 mm
- Gehäusebreite: 190 mm
- Gehäusetiefe: 260 mm
Kompatibilität und Zubehör
- Unterstützt Protokoll für PROFIBUS
- Unterstützt Protokoll für PROFINET IO
- Optionale App für iPhone über Bluetooth-Modul
- Mehrpumpenbetrieb bis zu 6 Pumpen mit M12-Modul (als Zubehör erhältlich)
Installation
- Montage über Adapter am Motor
- Optionale Montage an der Wand oder im Schaltschrank über im Zubehör erhältliche Adapter
Anwendung
Das Drehzahlregelsystem ist ideal für die nachträgliche Montage an bereits installierten, ungeregelten Pumpen (Retrofit) und findet Anwendung in:- Klimaanlagen
- Wärmeerzeugung
- Wasserentnahme und -verteilung
- Kälteerzeugung
- Medientransport
- Abwassertransport
Weitere Informationen
- Thermischer Motorschutz und dynamischer Überlastschutz durch Drehzahlbegrenzung und Trockenlaufschutz
- Anzeige der physikalischen Größen wie Druck, Förderstrom, Drehzahl, Motorspannung, Motorstrom, elektrische Leistung und Drehmoment
- Auslesen der letzten 100 Meldungen des Frequenzumrichters mit Zeitstempel
- Erzeugen einer Auslastungsstatistik über Betriebsdauer, Laufzeit und Anzahl der Einschaltungen
