Allgemeine Beschreibung

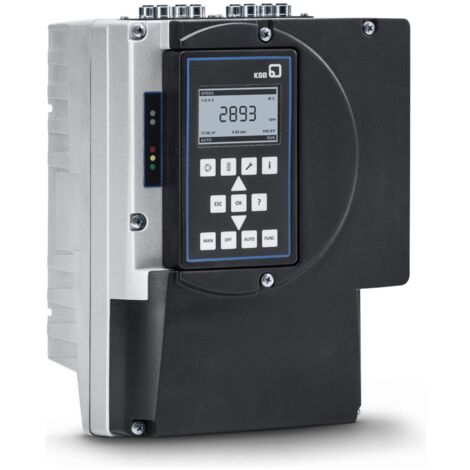

Das KSB Drehzahlregelsystem PumpDrive 2 PDRV2-000K75M ist ein selbstgekühlter Frequenzumrichter mit modularem Aufbau, der eine stufenlose Drehzahlveränderung von Asynchron- und Synchron-Reluktanzmotoren ermöglicht. Es kann über analoge Normsignale, Feldbus oder eine Bedieneinheit gesteuert werden. Der PumpDrive ist für die Montage auf dem Motor, an der Wand oder in einem Schaltschrank geeignet und kann bis zu 6 Pumpen ohne zusätzlichen Regler steuern. Dieses System eignet sich ideal für Anwendungen in Klimaanlagen, Wärmeerzeugung, Wasserversorgung und Wasserbehandlung.Technische daten
- Netzspannung: 3ph 380-480 V ±10%
- Netzfrequenz: 50/60 Hz
- Bemessungsleistung: 0,75 kW
- Nennstrom: 2,7 A
- Montagevariante: Motormontage
- Schutzart: IP55
- Max. Umgebungstemperatur: 50 °C
- Min. Umgebungstemperatur: -10 °C
- Gewicht: 5 kg
- Höhe Gehäuse: 166 mm
- Gehäusebreite: 190 mm
- Gehäusetiefe: 260 mm
Kompatibilität und Zubehör
- Unterstützt Protokoll für PROFIBUS
- Unterstützt Protokoll für PROFINET IO
- Optionale App für iPhone über Bluetooth-Modul
- Mehrpumpenbetrieb bis zu 6 Pumpen mit M12-Modul (als Zubehör erhältlich)
Installation
- Montage über Adapter am Motor
- Optionale Montage an der Wand oder im Schaltschrank über im Zubehör erhältliche Adapter
Anwendung
Das PumpDrive 2 eignet sich für eine Vielzahl von Anwendungen, darunter:- Klimaanlagen
- Wärmeerzeugung und -verteilung
- Wasserversorgungsanlagen
- Wasserentnahme und -gewinnung
- Wasserbehandlung und -aufbereitung
- Kälteerzeugung und -verteilung
- Medientransport
- Kühlschmierstoffverteilung
- Betriebswasserversorgung
- Beckenentleerung
- Abwassertransport
Weitere Informationen
- Erzeugt eine Auslastungsstatistik über die bisherige Betriebsdauer, Laufzeit und Anzahl der Einschaltungen
- Thermischer Motorschutz und dynamischer Überlastschutz durch Drehzahlbegrenzung und Trockenlaufschutz
- Anzeige der physikalischen Größen wie Druck, Förderstrom, Drehzahl, Motorspannung, Motorstrom, elektrische Leistung und Drehmoment
- Auslesen der letzten 100 Meldungen des Frequenzumrichters mit Zeitstempel
- Verschiedene Regelarten: Druck, Differenzdruck (sensorlos), Förderstrom (sensorlos), Niveau, Temperatur, Energiezähler und Energieeinsparzähler
- Abschaltung bei geringen Mengen (Sleep Mode)
