Allgemeine Beschreibung

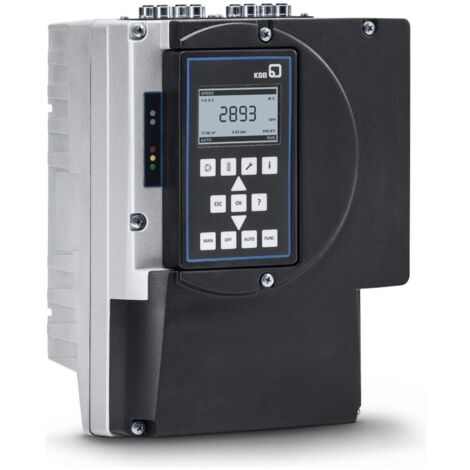

Das KSB Drehzahlregelsystem PumpDrive 2 PDRV2-005K50M Gr. C ist ein selbstgekühlter Frequenzumrichter mit modularem Aufbau. Es ermöglicht eine stufenlose Drehzahlveränderung von Asynchron- und Synchron-Reluktanzmotoren über analoge Normsignale, Feldbus oder eine Bedieneinheit. Die Montage kann direkt auf dem Motor, an der Wand oder in einem Schaltschrank erfolgen. Das System kann bis zu 6 Pumpen ohne zusätzlichen Regler steuern und eignet sich für verschiedene Anwendungen wie Klimaanlagen, Wärmeerzeugung, Wasserversorgung und Wasserbehandlung.Technische daten
- Netzspannung: 3ph 380-480 V ±10%
- Netzfrequenz: 50/60 Hz
- Bemessungsleistung: 5,5 kW
- Nennstrom: 14,6 A
- Montagevariante: Motormontage
- Schutzart: IP55
- Max. Umgebungstemperatur: 50 °C
- Min. Umgebungstemperatur: -10 °C
- Gewicht: 12,6 kg
- Höhe Gehäuse: 210 mm
- Gehäusebreite: 280 mm
- Gehäusetiefe: 330 mm
Kompatibilität und Zubehör
- Unterstützt Protokoll für PROFIBUS
- Unterstützt Protokoll für PROFINET IO
- Optionale App für iPhone über Bluetooth-Modul
- Mehrpumpenbetrieb bis zu 6 Pumpen mit M12-Modul (als Zubehör erhältlich)
Installation
- Montage über Adapter am Motor
- Optionale Montage an der Wand oder im Schaltschrank über im Zubehör erhältliche Adapter
Anwendung
Das Drehzahlregelsystem ist ideal für die nachträgliche Montage an bereits installierten, ungeregelten Pumpen (Retrofit) und findet Anwendung in:- Klimaanlagen
- Wärmeerzeugung
- Wärmeverteilung
- Wasserversorgungsanlagen
- Wasserentnahme
- Wassergewinnung
- Wasserbehandlung
- Wasserverteilung
- Wassertransport
- Kälteerzeugung
- Kälteverteilung
- Medientransport
- Kühlschmierstoffverteilung
- Betriebswasserversorgung
- Beckenentleerung
- Abwassertransport
Weitere Informationen
- Thermischer Motorschutz und dynamischer Überlastschutz durch Drehzahlbegrenzung und Trockenlaufschutz
- Anzeige der physikalischen Größen wie Druck, Förderstrom, Drehzahl, Motorspannung, Motorstrom, elektrische Leistung und Drehmoment
- Auslesen der letzten 100 Meldungen des Frequenzumrichters mit Zeitstempel
- Erzeugen einer Auslastungsstatistik über Betriebsdauer, Laufzeit und Anzahl der Einschaltungen
- Verschiedene Regelarten: Druck, Differenzdruck (sensorlos), Förderstrom (sensorlos), Niveau, Temperatur, Energiezähler und Energieeinsparzähler
- Abschaltung bei geringen Mengen (Sleep Mode)
