Allgemeine Beschreibung

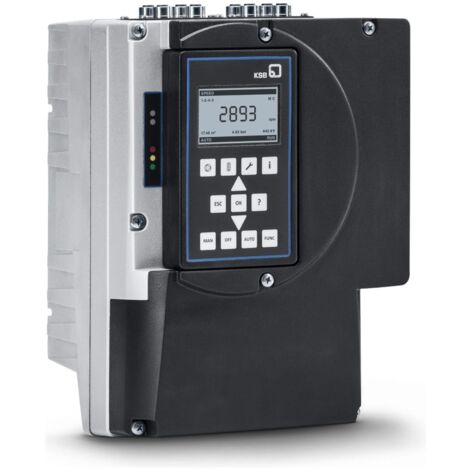

Das KSB Drehzahlregelsystem PumpDrive 2 PDRV2-007K50M Gr. C ist ein selbstgekühlter Frequenzumrichter mit modularem Aufbau, der eine stufenlose Drehzahlveränderung von Asynchron- und Synchron-Reluktanzmotoren ermöglicht. Es kann über analoge Normsignale, Feldbus oder eine Bedieneinheit gesteuert werden. Der PumpDrive ist für die Regelung von bis zu 6 Pumpen ohne zusätzlichen Regler geeignet und eignet sich für Anwendungen in Klimaanlagen, Wärmeerzeugung, Wasserverteilung und vielen weiteren Bereichen.Technische daten
- Netzspannung: 3ph 380-480 V ±10%
- Netzfrequenz: 50/60 Hz
- Bemessungsleistung: 7,5 kW
- Nennstrom: 18,7 A
- Montagevariante: Motormontage
- Schutzart: IP55
- Max. Umgebungstemperatur: 50 °C
- Min. Umgebungstemperatur: -10 °C
- Gewicht: 12,6 kg
- Höhe Gehäuse: 210 mm
- Gehäusebreite: 280 mm
- Gehäusetiefe: 330 mm
Kompatibilität und Zubehör
- Regelung von bis zu 6 Pumpen
- Optionales M12-Modul für Mehrpumpenbetrieb erhältlich
- Adapter für Wand- oder Schaltschrankmontage im Zubehör erhältlich
Installation
Die Montage des PumpDrive kann direkt am Motor, an der Wand oder in einem Schaltschrank erfolgen. Die Installation erfolgt über Adapter, die im Zubehör erhältlich sind.
Anwendung
Das Drehzahlregelsystem eignet sich für folgende Anwendungen:
- Klimaanlagen
- Wärmeerzeugung und -verteilung
- Wasserversorgungsanlagen
- Wasserentnahme und -gewinnung
- Wasserbehandlung und -aufbereitung
- Kälteerzeugung und -verteilung
- Medientransport
- Kühlschmierstoffverteilung
- Betriebswasserversorgung
- Beckenentleerung
- Abwassertransport
Weitere Informationen
- Integrierte Grafikbedieneinheit mit Inbetriebnahmeassistent
- Anzeige von physikalischen Größen wie Druck, Förderstrom, Drehzahl, Motorspannung, Motorstrom, elektrische Leistung und Drehmoment
- Auslesen der letzten 100 Meldungen mit Zeitstempel
- Erzeugung einer Auslastungsstatistik über Betriebsdauer und Anzahl der Einschaltungen
- Thermischer Motorschutz und dynamischer Überlastschutz
- Unterstützt verschiedene Regelarten: Druck, Differenzdruck (sensorlos), Förderstrom (sensorlos), Niveau, Temperatur
- Bluetooth-App für iPhone verfügbar
